Cara Memperbaiki Tv Bergambar Pelangi

1.Tv Bergambar Pelangi
Kerusakan:

Pada saat pertama kali tv di hidupkan  suara normal tapi gambar yang nampak bukan siaran tv seperti biasa melainkan keluar gambar warna seperti pelangi saja, tapi bila dibiarkan lama menyala gambar mulai nampak normal.

Tenang saja, ini bukan kerusakan dari layar tv atau CRT kok....

Dan saya pun sering sekali mendapatkan tv dengan kerusakan seperti ini, baik pada ukuran tv kecil ataupun besar, dan kerusakan ini sangat membingungkan sekali apabila anda masih pemula dalam belajar servis tv, tapi kalau untuk yang sudah berpengalaman tidak akan memakan waktu 30 menit untuk memperbaikinya dengan catatan komponen yang diperlukan sudah tersedia.

Langkah Perbaikan:

Pertama anda buka dulu tutup belakang tv-nya, kemudian anda lihat di bagian belakang layar yang moncong tersebut ada rangkaian pcb RGB, nah disana ada tuh soket layar yang berwarna putih, coba lepaskan dulu pcb-nya kemudian lepaskan kabel fokus yang masuk ke soket tersebut, lepaskan soketnya dari pcb dengan cara dipanaskan kaki-kakinya dengan solder dan melepaskan timah solderannya, ganti soket layarnya, dan pasang kembali seperti semula.... niscaya sembuh tuh gambar pelanginya dan tv-pun langsung normal.

Pernah juga ada tips dari saudaraku yang sama-sama seprofesi, katanya kalau soket dipasaran tidak menemukan yang sama atau mau tanpa modal pun bisa, yaitu cukup dengan menyediakan air panas kemudian rendam soket layarnya. Mudah-mudahan bisa baik kembali tuh soketnya.

Karena kerusakan seperti ini disebabkan dari banyaknya jamur yang menempel pada plat yang ada di dalam soket tersebut.

Kesimpulan:

Dalam kasus seperti ini, yang bermasalah yaitu socket CRT nya

sumber:rifafaelectronic.blogspot.com

2. Memahami chroma prosesor teve jadul pakai ic 1H-Delay line


TV China jadul dengan keluhan gambar “pelangi”

• Kami pikir persoalan sepele…..problem CRT gaussing.
• Dihidupkan tanpa antenna……….layar berwana biru (blueback) normal….tidak ada tanda2 flek sama sekali…..
• Dipasang antenna….sehingga ada gambar…….ternyata memang warna jadi belang2…….
• Misal wajah seseorang yang berwarna coklat……..pada bagaian2 tertentu ada fleks yang kehijauan, atau kemerahan, atau warna lain….

Wadouw……problem baru yang belum pernah dijumpai…….

• Yang jelas bukan problem CRT…..sebab ketika layar berwarna biru blueback…….tidak nanmpak ada cacat……
• Coba kecilkan ajustmen color sampai nol……Gambar hitam putih…..nampak normal tidak ada belang2……

Kesimpulan…..problem ada pada “bagian proses warna”….
Perlu dipahami….bahwa proses gambar mempunyai  2 macam prosesor :

• Prosesor gambar hitam putih atau dikenal prosesor “luminance” ( atau Y).
• Prosesor warna atau prosesor “chrominance” (atau Ch).

Agar lebih jelas masalahnya….maka perlu tahu ic chroma yang dipakai……
Ketahuan pakai ic LA7688…….ic langka, dan belum dikenal
Browsing skema dan browsing datasheet….
Setelah pelototi datasheet dan skema……baru jelas mana bagian prosesor “Y” dan mana bagian prosesor “Ch”…….

Gbr.1 Jerohan LA7688

Dengan melihat datasheet maka kita jadi paham dengan jerohan LA7688 :

• Bagian2 mana yang berhubungan dengan prosesor sinyal “Y” (warna biru).
• Bagian2 mana yang berhubungan dengan prosesor sinyal “Ch” (warna merah).

Selanjutnya dengan bantuan skema……..bisa lebih jelas bagian2 mana yang berhubungan dengan prosesor sinyal “Ch”

Gbr.2 Skema bagian warna LA7688

Berdasar skema ……….maka kecurigaan pertama jatuh pada ic 102 1H-Delay line LC89950…….

• Sebelum melakukan pengukuran2……..kami amati dulu solderan seputar LC89950……
• Alhamdullillah……….tanpa perlu berpikir banyak, cek tegangan maupun cek komponen2……….problem ternyata disebabkan  kapasitor C221 pin-9  solderan retak.

Kalau kita bekerja tanpa datasheet dan skema……..
Cuma dengan cara menebak-nebak…..coba ganti part ini-itu….

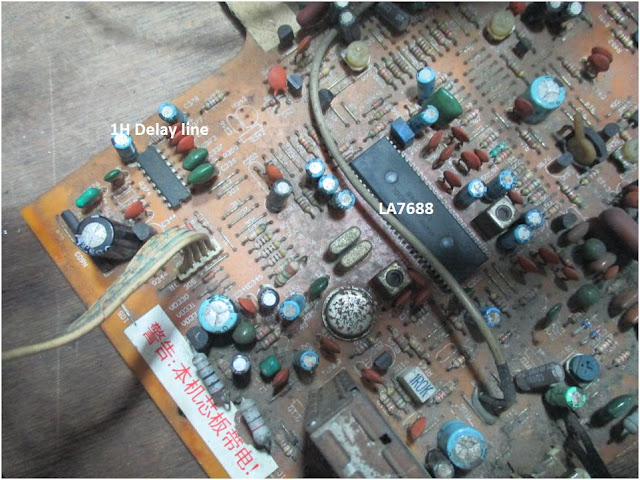

Pasti kita tidak akan mengira kalau ic 1H-Delay line mempunyai fungsi bagian dari bagian prosesor “Ch’……karena letaknya yang jauh dari ic LA7688.

**********************

 Catatan :

• TDA8361/8362 merupakan ic serupa dengan ic 1H-Delay line TDA4665.
• Tidak ada warna....maka yang perlu diperiksa adalah komponen2 yang berhubungan dengan kaki2 yang dilingkari warna merah-muda pada Gbr.2, jalur pulsa flyback, dan tegangan Vcc 1H-Delay line.

sumber:http://marsonotv.blogspot.com/2018/04/memahami-chroma-prosesor-teve-jadul.html
