BELAJAR TV TABUNG

Kerusakan: Tv panasonic type TC14S10J dengan kerusakan gambar/suara normal,tapi menu tidak dapat di akses melalui remote control ataupun dari front panelnya,dan level volume pun tidak bisa di set sampai maksimum(63 level)jadi hanya dibatasi sampai level 11 tok,waduuuh.....berat ni kelihatanya. Tv panasonic ini menggunakan IC program type MN152811TZX dan IC memory 24C01A, Perbaikan: Untuk menangani kasus seperti ini,ternyata sangat mudah mengatasinya,yaitu cukup masuk ke service mode kemudian tekan tombol "NORMAL" pada remote control,maka semua akan normal seperti semula,untuk masuk ke service mode tekan tombol volume minus(-) pada tv dan OSD pada remote secara bersamaan,Selamat Mencoba dan sukses buat anda semua. Penting!!! Kasus dan keluhan boleh sama tapi penanganan dan sumber masalah mungkin bisa berbeda. sumber: aisy-romadhona.blogspot.co.id

Kerusakan: Tv LG Flatron type 21FX4AG-TH dengan kerusakan tak ada gambar/raster tapi suara normal. Perbaikan: Segera aku bongkar itu tv untuk memastikan penyebab kerusakan sesungguhnya, setelah kubuka casing penutup belakangnya,tv langsung aku hidupkan untuk mengecek apakah heaternya menyala,ternyata heater menyala normal,kemudian aku putar potensio screen di bagian flyback ke posisi maksimum,namun tak ada reaksi yang berarti pada CRT.Hmmmmm.......apanya ya(gumamku)                  Lalu kuambil multitester untuk memeriksa tegangan pada pin G2 soket CRT,ternyata pada pin G2 CRT tak ada tegangan sama sekali(normalnya ±80v).Aku pikir kemungkinan flybacknya yang rusak,buru-buru langsung aku ganti aja flybacknya yang bertype 6174V-6006V dengan yang baru,kemudian aku coba hidupkan tv sekali lagi,ternyata reaksinya sama saja,tidak ada perubahan sama sekali,lalu kucoba cek tegangan G2 pada soket CRT tanpa tersambung ke CRT,ternyata ada tegangan sebesar±80v,hmmmmm......

Kerusakan: Kasus Tv Sanyo yang kutemui kali ini adalah standby,setiap power standby di nyalakan lampu led meredup sebentar kemudian menyala terang kembali.Hal ini menandakan bahwa rangkaian horisontal tidak bekerja karena flyback tidak mengeluarkan tegangan tingginya. Perbaikan: Langkah pertama yang dilakukan cek semua tegangan terutama B+ semua normal,tapi begitu trafo driver horisontal diukur sama sekali tidak ada tegangan ada sekitar 2 volt. Setelah dilacak jalurnya masuk ke transistor Q683 (B985) di mana B :  24 volt C :  2 volt E :  24 volt Basis Q683 mengarah ke Q684 (C1815) dan ternyata transistor short B dan Emitornya langsung saja transistor di ganti tv pun normal kembali . Semoga bermanfaat sumber: gbrelektronik.blogspot.co.id

Kerusakan: Panasonic type TC-2199WX tapi bisa juga di temui di type Panasonic yang lain. Begitu di nyalakan tv tidak menyala cuma lampu led indikator standby menyala kedap-kedip dengan cepat.Kata yang empunya tv akan menyala setelah di biarkan beberapa lama yang jelas di atas setengah jam. Perbaikan: Perlu diketahui Panasonic TC-2199 ini menggunakan IC STR W6654, melihat dari gejala ini langkah yang di tempuh adalah: Melakukan solder ulang terutama di bagian komponen yang bertemperatur tinggi seperti IC regulator (7805,7809)Resistor ,Transistor,dan IC chroma. Periksa kapasitor terutama yang bervoltase tinggi dan jangan lupa periksa kapasitor di dalam rangkaian power supply,karena sering panas biasanya kapasitor kering.Seperti kasus yang saya alami ini kapasitor C825 33uf/160v kondisinya berjamur.Setelah di ganti begitu tv dinyalakan sudah tidak kedap-kedip lagi. Begitu Tv menyala ternyata gambarnya terang sebelah (sebelah kiri normal semakin kekanan semakin terang). Set

<<DOWNLOAD SKEMA TV TABUNG SHARP>> Kerusakan: Tv Sharp Alexander Slim dengan gejala setelah di nyalakan beberapa saat gambar blanking atau menyala terang tetapi ada garis-garis mendatar (seperti kasus yang pernah kutemui blanking berwarna hijau terang). Jika pada saat layar blanking katoda CRT di ukur maka akan menunjukkan angka nol untuk warna yang menyala (jika yang blanking warna hijau maka katoda hijau akan menunjukkan angka nol) untuk katoda yang lain akan normal pengukurannya. Penyebab: Penyebab dari blanking itu sendiri di sebabkan oleh adanya hubung singkat antara katoda dengan heater tapi tidak menutup kemungkinan short dengan kaki yang lain. Solusi: Seperti kasus yang kutemui katoda short dengan heater penyelesaiannya adalah dengan memisahkan ground di heater caranya bisa membuat tegangan heater sendiri dengan seutas kabel yang dililitkan 3 atau 4 lilitan arahnya bebas lalu di sambungkan ke kaki heater. Jangan lupa ground ya

Kerusakan: Sony K21N11 mempunyai fasilitas Teletext yang bisa menimbulkan masalah yaitu seperti kasus yang saya alami.Begitu di nyalakan tv normal gambar dan suara ada tapi sekitar 5 menit masalah mulai nampak yaitu gambar kadang hilang sendiri suara masih normal. Setelah di amat-amati pada saat gambar hilang kadang kadang masih menyisakan angka-angka seperti pada menu teletext,kesimpulan saya yang menjadi sumber masalah adalah blok Teletext seperti gambar di bawah ini Perbaikan: Berhubung saat ini tidak ada stasiun tv yang menyediakan layanan teletext maka ada baiknya modul Teletext di lepas saja, tapi ada dua pin (ada tulisan tv dan video in)yang perlu di hubungkan memakai kapasitor. Seperti gambar di bawah ini Semoga bermanfaat sumber: gbrelektronik.blogspot.co.id

Kerusakan:  Tv LG golden Eye kondisi mati, lampu standby hanya kedap-kedip. Kasus yang kualami pada tv type CA-20680 tv ukuran 20 inch. Tegangan B+ terlihat seperti normal sekitar 90 volt tapi ada goyangnya seiring dengan kedap-kedipnya lampu standby. Tv ini menggunakan IC Chroma TDA8841. Perbaikan: Pertama kali periksa patrian komponen ada yang retak atau tidak, selanjutnya periksa kapasitor terutama di sekitar regulator. Dalam kasus yang saya alami ada sebuah kapasitor di dalam rangkaian regulator C 801 100uf/35v kondisinya sudah kering begitu di ganti dengan yang baru tegangan B+ langsung normal 110 volt tv pun langsung menyala dengan normal. sumber: gbrelektronik.blogspot.co.id

Kerusakan:  Tv Sony dengan type KV-G14B1 yang menggunakan IC Kroma TDA8374 dan IC Vertikal LA7830 dengan gejala kerusakkan standby karena protek. Tv sempat hidup sesaat untuk membaca sistem yang ada di IC memori tapi beberapa saat kemudian tv kembali standby. Perbaikan: Untuk tv Sony yang menggunakan IC TDA8374 pin protek utama ada di kaki 50,lepas saja R341 untuk melumpuhkan sistem protek utama lalu tv di nyalakan normal tidak. Selanjutnya telusuri beberapa sistem protek yang lain untuk mencari sumber permasalahan sebenarnya seperti : R319 yang di gunakan untuk mendeteksi ABL D591 untuk mendeteksi X-Ray D1505 untuk mendeteksi rangkaian vertikal Lepas satu persatu selanjutnya protek utama pin 50 IC TDA8374 di pasang,langkah selanjutnya menghubungkan kembali komponen protek tadi satu persatu sampai ketahuan mana yang bikin protek bekerja. Dalam kasus yang saya temui protek berasal dari D591 yang mana bila Dioda tersebut kusambung tv langsung protek,setelah di cari-cari ke

Kerusakan: Tv Samsung flat tapi belum slim dengan type CS-21S8ML dengan gejala mati total. Tegangan pokok seperti B+ normal tegangan 16 volt keluar tapi nggak full paling sekitar 10 volt hal ini di sebabkan rangkaian horisontal belum bekerja .  Spesifikasi: Samsung type ini menggunakan IC Chroma TDA9592PS dan IC Vertikal LA78045.Menggunakan IC Regulator KA7632 Perbaikan: Ada yang aneh dengan IC KA7632 yaitu bila di sentuh pendinginnya sangat panas di atas normal, iseng-iseng saya ukur pin IC dan ternyata tidak normal, pin 10 kurang dari 5 volt , seharusnya 5 v. Berikut gambar skema IC KA7632 pin 8=8v , pin 9=3,3v , pin 10=5v. gambar rangkaian ic KA7632 Setelah IC KA7632 di ganti tegangan menjadi normal dan tv menyala kembali. sumber: gbrelektronik.blogspot.co.id

<< DOWNLOAD SKEMA TV TABUNG TOSHIBA >> Kerusakan: Tv Toshiba Bomba dengan gejala kerusakkan standby. Perbaikan: Setelah di lakukan pengecekan TR Horisontal D2553 mati tegangan B+ normal dan tegangan yang lain juga normal Begitu transistor di ganti tv dapat hidup , setelah menyala sekitar lima menit gambar langsung bergaris-garis sinkron horisontal dan Tr horisontal pun kembali mati. Setelah di lakukan pengecekan ada beberapa kapasitor yang kondisinya jelek di antaranya kapasitor di trafo driver horisontal dengan nilai 1u/200v dan c404 2,2u/50v. Setelah di lakukan penggantian tv pun normal kembali. Semoga bermanfaat << DOWNLOAD SKEMA TV TABUNG TOSHIBA >> sumber: gbrelektronik.blogspot.co.id

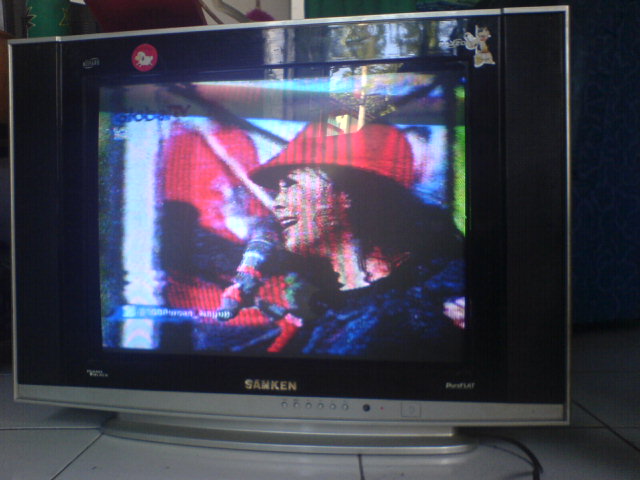

Kerusakan: Tv Sanken dengan gejala kerusakkan standby. Perbaikan: Setelah di lakukan pengecekan tegangan B+ terukur ngedrop 50 volt.  Ternyata sumber ngedrop ada pada saat Flyback bekerja,kesimpulan saya flyback rusak.  Berhubung nyari flyback dengan seri BSC24-01N40 susah, dengan amat terpaksa harus mencari solusi persamaannya. Dan saya dapat persamaan pin flyback dengan type BSC25-1010A. Nggak ada perbedaan kaki flyback dengan type aslinya tv pun langsung menyala normal. Setelan vertikalnya ternyata kurang penuh, untuk masuk ke Menu Servis tv Sanken caranya sebagai berikut: Service Mode Tv Sanken volume pada posisi 0 lalu tekan Volume min pada tv di sertai tombol display pada remote sumber: gbrelektronik.blogspot.co.id

Kerusakan: Tv Konka UFO type K2171C2 dengan kasus kerusakkan lampu led standby menyala kedap-kedip. Spesifikasi: Perlu di ketahui Konka UFO ini menggunakan IC Program CKP1002S1,IC Chroma OM8361 (sama dengan TDA8361),serta IC Vertikal LA7830. Perbaikan: Ternyata tegangan B+ ikut naik turun bersamaan dengan kedap-kedip lampu led standby.Begitu Transistor Horisontal di lepas tegangan bisa normal dan tentunya lampu led sudah tidak kedap-kedip.Transistor Horisontal tidak mati dan komponen lain seperti kapasitor di area transistor tidak ada yang mencurigakan jadi kesimpulan saya Flyback rusak. Konka UFO menggunakan Flyback BSC25-0111 dengan susunan kaki (pin Flyback) sebagai berikut : C,B+,180v,Gnd,AFC,16v,ABL,H,nc,dan nc. Setelah Flyback di ganti tv menyala normal,namun masih ada yang kurang nih ternyata nyari remotenya susah banget coba pakai yang universal tidak ada yang cocok. sumber: gbrelektronik.blogspot.com

Berikut ini data parameter tv cina yang menggunakan IC tunggal 8893 Sumber: gbrelektronik.blogspot.co.id

Spesifikasi: Sony 21" dengan type KV-XA21M61 ini menggunakan IC Kroma CXA2159S,Vertikal AN5522,Flyback 8-598-838-00. Kerusakan: Tegangan B+ terukur normal dan tampak Resistor Fuse yang menuju Flyback hangus.Begitu di cek Transistor Horisontal,Kapasitor ,Dioda,serta flyback normal tidak ada yang short. Resistor baru segera di pasang tapi tidak lama kemudian terbakar lagi. Perbaikan: Pencarian pun kembali di lanjutkan dengan menelusuri jalur output FBT (Flyback) dan ketemu tegangan 180 short terhadap ground. Dioda aku cek  normal lalu kecurigaanku tertuju pada IC RGB out TDA6107 dan benar IC sedikit terbakar dan kaki B+ 180 volt short terhadap ground. Setelah di lakukan penggantian ic TDA6107 di pasaran seharga Rp 5 rb tv pun normal kembali. Semoga bermanfaat. Berikut data sheets IC TDA6107 : sumber: gbrelektronik.blogspot.co.id
