Cara Pasang Gacun Pada Tv Panasonic
Pasang Gacun 3 kabel pada Panasonic pakai IC Zig-zag
Panasonic pakai ic zig-zag ini bulan 01 thn 20016 pernah masuk service....

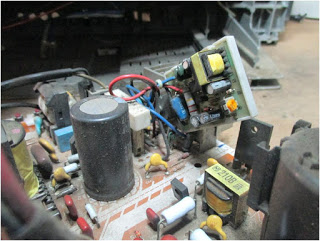

Yang kami perhatikan pesawat ini telah kami ganti gacun 3 kabel, dan kabel biru terpasang.....sebagai pengganti STR6754.
Dengan cara ini tegangan saat stby tidak melonjak lagi....tetapi dapat stabil .....
Setelah 2 tahun lebih....kami cek powersuply masih baik2 saja.......dan tegangan tidak ada masalah.
Kerusakan hanya pada ESR elko tegangan stby ic zig-zag.......
Kami sendiri sampai lupa kalau pernah lakukan hal ini.....dimana waktu itu berdasar info dari seoarang rekan yang telah coba otak-atik...
Waktu itu kami tidak sempat buat catatan...
Maka disini kami coba melacak modifikasi apa saja yang dilakukan........dan membuat catatan....karena ada kemungkinan dapat di aplikasikan pada model lain yang menggunakan STR6754.
sumber: http://marsonotv.blogspot.com/2018/04/pasang-gacun-3-kabel-pada-panasonic.html
Panasonic pakai ic zig-zag ini bulan 01 thn 20016 pernah masuk service....
Yang kami perhatikan pesawat ini telah kami ganti gacun 3 kabel, dan kabel biru terpasang.....sebagai pengganti STR6754.
Dengan cara ini tegangan saat stby tidak melonjak lagi....tetapi dapat stabil .....
Setelah 2 tahun lebih....kami cek powersuply masih baik2 saja.......dan tegangan tidak ada masalah.
Kerusakan hanya pada ESR elko tegangan stby ic zig-zag.......
Kami sendiri sampai lupa kalau pernah lakukan hal ini.....dimana waktu itu berdasar info dari seoarang rekan yang telah coba otak-atik...
Waktu itu kami tidak sempat buat catatan...
Maka disini kami coba melacak modifikasi apa saja yang dilakukan........dan membuat catatan....karena ada kemungkinan dapat di aplikasikan pada model lain yang menggunakan STR6754.
- Pada bagian primer....D846 di-short-kan pakai Jumper.....ini dimaksud untuk menghubungkan ke gnd salah satu kaki photocoupler.
- Pada bagian sekunder Tr Q850 dan Tr Q857.......Tr 850 pada posisi Power-on harus pada kondisi "off".....Oleh karena sekarang pakai Gacun dimana tegangan B+ saat stby dan saat power-on tetap tinggi, maka tarnsistor perlu dilepas (atau agar "off" terus).
- Kaki photocoupler bagian sekunder dihubungkan ke tegangan yang lebih tinggi, yaitu tegangan Vcc 15v untuk bagian Audio melalui R220k.
sumber: http://marsonotv.blogspot.com/2018/04/pasang-gacun-3-kabel-pada-panasonic.html
