Macam-macam Kerusakan Tv Panasonic

1. Model : black series
Gejala : buyi cit cit ga hidup
Penyebab : dioda zener konslet
Solusi : ganti dioda zener skunder+ganti elko di power suplay biar aman

2. Model : tc 2088 gold sound
Gejala : suara ada crt tidak hidup,pemanas tidak menyala teg. hanya 2 volt. tegangan b+ normal output dari flyback turun atau gak normal.
Penyebab : flyback rusak.
Solusi : ganti flyback

3. Model : 29 inch
Gejala : sewaktu di program tak dapat siaran 1 pun
Penyebab : tuner rusak.
Solusi : ganti 1 blok tuner lengkap.

4. Model : tc25v20j
Gejala : kali pertama dinyalakan normal,beberapa saat kemudian horizontal out mati,sementara fungi panel tetap bekerja(volume dan chanel)
Penyebab : tegangan 5v utk ic processor turun,ini disebabkan oleh kerusakan elco (c826) ,pada filter reg out 7805.
Solusi : elco diganti

5. Model : TC-20S11J
Gejala : hanya standby,tombol di tv tidak berfungsi meskipun dari remot tetap standby
Penyebab : tegangan AC220 tidak stabil
Solusi : ganti TR DRIVER horizontal D1275A atau C1573

Catatan : Periksa semua tegangan dari regulator harus stabil. kalo oper. tr selalu mati

Gejala : mati total ada bunyi mencuit pada trafo swiching
Penyebab : dioda pembatas tegangan rusak..
Solusi : ganti dioda RM 25 atau dengan persamaannya dioda zener 56 v....

6. Model : TC-2088MNB
Gejala : Led indikator kedip- kedip
Penyebab : D511(sensor heater)mengalami short
Solusi : ganti part diode dg yang baru

Catatan : SUKSES BUAT REKAN-REKAN SEMUA

7. Model : TC 2088
Gejala : Gambar gelap , suara ada .
Penyebab : Di bagian ABL.
Solusi : Periksa R525- 150 Kohm .

8. Model : yg pakai trafo C1C6A
Gejala : tdk ada gambar & suara
Penyebab : dioda Panasonic short,elko Regltr 47uf/35v & 47uf/50v
Solusi : ganti semua yg ada di penyebab.

9. Model : quintrik
Gejala : raster blawur warna warni
Penyebab : soket tabung korosi
Solusi : ganti soket tabung,dengan yang baru dijamin

10. Model : st1465
Gejala : suara mengecil
Penyebab : IC 2145 rusak
Solusi : ganti IC 2145

11. Model : tc2076rs
Gejala : mati total, ada suara mendesis,flyback bocor
Penyebab : terkena petir,flyback bocor dan rusak
Solusi : ganti flyback

12. Model : alfa gold series
Gejala : mati total,led indikator mati
Penyebab : kerusakan power supply
Solusi : cek elco2,ic 7805 pada bagian regulator

13. Model : TC 14S10J
Gejala : layar putih dan garis blangking putih
Penyebab : resistor R 374 1ohm/2watt putus akibat dari IC TDA 6107JF short
Solusi : ganti R 374 dan ic TDA 6107JF dengan yg baru

14. Model : tc 2088
Gejala : suara sember
Penyebab : dioda 2301 short
Solusi : ganti D2301

15. Model : 2088 21 INCH
Gejala : POWER ON MATI LAGI
Penyebab : RANKAIN PROTEKTOR RUSAK
Solusi : CEK/GANTI TR Q 451(A564) KE RANGKAIN IC AN5607NK PIN 20

16. Model : TC1450
Gejala : BLANGKING & PROTEK
Penyebab : VIDEO QUT TDK ADA
Solusi : GANTI IC AN5600

17. Model : TC20T8
Gejala : MATI TOTAL
Penyebab : REGULATOR TAK KERJA
Solusi : GANTI Q801 DAN Q804 C4804/A1215

18. Model : t20m88
Gejala : raster polos,blawur,OSD ada tapi tdk jelas,tdk fokus.suara ada.
Penyebab : tegangan fokus tidak normal
Solusi : stel kmbali trimpot fokus FBT,lepas dan cek soket CRT,ukur resistansi pin gnd CRT thd pin lainnya,posisi ohm meter x10k,jika jarum bergerak sdikit saja,sebaiknya ganti soket.

19. Kerusakan TV Panasonic tidak bisa on start

TV panasonic sering terjadi kerusakan di bagian power suplynya, di tandai dengan tidak bisa on atau start walau led merahnya nyala,tapi perlu di cermati nyala lednya ternyata lebih redup, itu di sebabkan olah tegangan power suply yang drop, terutama yang sering terjadi di tegangan 50v nya, coba di periksa apakah elconya kering atau jebol, apakah zener 56v short,

Resep paling manjur moga saja juga cocok untuk anda langsung saja ganti bagian komponen yang saya sebutkan di bawah ini, walaupun kadang kerusakan komponen tidak bisa kelihatan secara fisik atau pengukuran menggunakan multitester, terutama untuk elco yang kapasitasnya kecil,

komponen yang harus di ganti :

1. elco ukuran 470uf/50v
2. zener dioda 56v
3. 2 elco 47uf/50v ( di bagian primer power suply)
4. resistor, 1k, 5,6k ( di bagian primer power suply dekat optocoupler)
5. 2 resistor 470k
6.


20. TV Panasonic TC 1612R
Gejala : mati total ada bunyi desis
Penyebab : tegangan 24v short
Solusi : ganti ic vertikal AN 5521


21. TV Panasonic TC 2110BC
Gejala : gambar hitam,suara normal
Penyebab : elco 220u/160v kering/bocor
Solusi : ganti elco 220u/160v

22. TV Panasonic
Gejala : mati total, suara berdenyit2
Penyebab : zener56v short
Solusi : ganti zener dan masalah teratasi
Catatan : hati chasise nyetrum

23. TV Panasonic TC.21RY21J
Gejala : 1.sinyal gambar lemah mirip gejala kerusakan agc.2.gambar agak sempit atas & bawah
Penyebab : ic 851 teg output 5v berkurang
Solusi : ganti R889 3.3ohm

24. TV Panasonic Goldseris
Gejala : Tv tidakbisa start tegangan melunjak tinggi
Penyebab : Elko 47uf/50v pada rangkaian smps kering ganti kedua duanya
Solusi : Cek tegangan b+ dan zener cek kedua elko 47uf/50v pada bagian primer smps cek juga elko pada bagian sekunder smps
Catatan : Cek rangkaian bost up

25. TV Panasonic TC21FJ50J
Gejala : Timbul garis Horizontal
Penyebab : Retak pada bagian IC vertikal
Solusi : solder ulang bagian vertikal dan mengganti capasitor bag. vertikal


26. TV Panasonic tc-2012Rc
Gejala : tidak bisa nyimpan program canel.
Penyebab : salah satu dioda OA90ag ada yang putus/short.
Solusi : cek dari 5 dioda ini salah satu ada yg putus/short.tipe ini susah di dapat di toko.ganti aja pakai bekas radio jadul,tapi ku coba ganti pakai in 4148 bisa.


27. TV Panasonic mx series
Gejala : protec,harus menekan tombol power berulang -ulang baru start
Penyebab : elko 10/35v agak short
Solusi : ganti elco 10/35v ato 100/35v


28. TV Panasonic tc2088
Gejala : Kontras tidak dapat disetel
Penyebab : resistor ABL 220k lemah/ berubah resistansi
Solusi : ganti R 220K ABL


29. TV Panasonic TC1450
Gejala : TDK ADA SUARA
Penyebab : MUTING INPUT
Solusi : CEK/GANTI Q1112 & Q 1113


30. TV Panasonic mc691wj
Gejala : gambar redup dan terang bergantian
Penyebab : ground rgb bermasalah
Solusi : solder ulang kabel ground


31. TV Panasonic TC14V11
Gejala : B+ tinggi jadi 110V, normal 90V,protek kerja
Penyebab : R832 (5k6) terbakar, R837 (1K) putus
Solusi : Ganti R832 dan R837

32. TV Panasonic jadul
Gejala : mati total ada bunyi mencuit pada trafo swiching
Penyebab : dioda pembatas tegangan rusak..
Solusi : ganti dioda RM 25 atau dengan persamaannya dioda zener 56 v....

33. TV Panasonic 21 Inch
Gejala : Pertama dihidupkan Gambar Buram (tdk Focus).Setelah +/- 5 menit, gambar berangsur normal
Penyebab : Socket tabung korosi ( Kotor )
Solusi : Ganti Socket Tabung

34. TV Panasonic ts14s100
Gejala : bunyi klek-klek
Penyebab : sepasang r470k drop
Solusi : teg b 90 drop hihg- low cari r 470knya di ganti aja,,cek elco 47/50v yang lainnya
Catatan : biasa tv mdel gini sering terjadi

35. TV Panasonic 21 top dome
Gejala : gambar kelihatan redup.
Penyebab : r rusak
Solusi : ganti resistor 525 dengan nilai 137k ohm,yaitu resistor pada abl dari B+.

36. TV Panasonic TC-21GX20J
Gejala : mati total
Penyebab : tegangan transient
Solusi : ganti transistor horisontal

37. TV Panasonic 21 inch
Gejala : mati total
Penyebab : kerusakan ic eeprom
Solusi : ganti ic eeprom

38. TV Panasonic tc-20s11j
Gejala : Tv tidak dapat on dan hanya terdengar suara ceklak-ceklik.
Penyebab : Dioda penyerah untuk elco 100/160 volt dalam keadaan short.
Solusi : Ganti dioda tersebut dengan dioda 3 Amper,pilih dioda yang mempunyai tegangan breakdown diatas 600 volt.
Catatan : Dioda tersebut short menyebabkan tidak dapat terisinya elco 100/160 volt,sehingga tv tidak dapat on.

39. Tv Panasonic NICAM STEREO
Gejala : TV di nyalakan sekitar 1-2 menit mati sendiri,lampu indikator juga ikut mati.
Penyebab : elko 100v10uf pda pwr suply kering,di lihat fisiknya sudah kembung.
Solusi : saya ganti elko tersebut,TV kembali normal.

40. TV Panasonic GOLDSOUND TC-SERIES
Gejala : GAMBAR HANYA GARIS VERTIKAL MENDATAR JIKA KONDISI TERANG/NORMAL.TAPI NORMAL JIKA KONDISI BRIGHT DI REDUPKAN.
Penyebab : R SHORT
Solusi : GANTI R 525 : 120K / 470K


41. TV Panasonic alfa gold
Gejala : gambar sering pindah pindah
Penyebab : tuner
Solusi : awalnya saya lakukan solder ulang dibagian tuner tp tetap sama terus sy coba ganti tuner yg baru alhamdulillah jrengg gambar ok...

42. TV Panasonic tc 2088
Gejala : Ada suara tidak ada gambar,setelah baeberapa jam on maka gambar akan muncul
Penyebab : Terjadi protek pada rangakaian video,yang disebabkan kerusakan pada bagian protek pada blok vertical
Solusi : Coba ganti IC vertikal,kalau masih protek Ganti elco pada basis transistor proteknya 100/50V yang apabila karing maka akan selalu protek pada rangkaian video.
Catatan : syarat tegangan pada output regulator dalam keadaan normal.

43. TV PANASONIC TC-14S20 tak ada OSD

Kemarin siang dapet panggilan garapan TV Panasonic type TC-14S20 dengan kerusakan gambar dan suara normal tetapi OSD tiada nampak sama sekali.
TV ini menggunakan aisy program MN152811TZX ,aisy kroma AN5192K-B,aisy vertikal LA7837,dan TR regulator C5253.
Pertama kali ukur dulu tegangan vital yang berhubungan dengan nampaknya OSD yaitu pin AFC di FBT,pin H,sync dan V.sync di aisy program,tapi sebelum itu saya buka dulu skemanya di ponsel untuk bahan perbandingan nilai referensinya,alhamdulillah di skemanya pada aisy program ada nilai-nilai tegangan di masing-masing pin yang bisa di jadikan acuan pengukuran.
Pada pengukuran di dapati pada pin AFC FBT terukur 24VAC ini adalah normal,kemudian beralih ke pin V.sync di sini terukur 4.3VDC ini juga normal,beralih lagi ke pin H.sync dan terukur 9.9VAC,naaaaaah..... di sini rupanya letak penyebabnya,padahal normalnya sekitar 4VAC sampai 6VAC saja,akhirnya perburuan pun di mulai di sepanjang jalur H.sync nya,dan akhirnya tertangkaplah biangnya yaitu Q1135=C945,pada beberapa type ada juga yang pakai C2785.
Setelah penggantian TR tersebut akhirnya OSD kembali nampak.
Alhamdulillah Ya Alloh atas semua petunjukmu,dan SUKSES buat rekan-rekan semua!!

44.TV PANASONIC TC-2088MNB gambar putih polos bergaris-garis

Beberapa hari yang lalu dapet servisan tv Panasonic type TC-2088MNB yang menggunakan IC single TDA9381I48BE,IC vertikal AN5539,regulator menggunakan STR W6654 dan FBT G4GAM3F2 yang kerusakannya,ketika tv di ON kan layar menunjukan gambar polos bergaris-garis di sertai dengan suara denging kemudian mati terprotek.
Dengan gejala yang ada tampaknya tegangan untuk katoda 185V belum masuk ke rangkaian blok RGB,pada tv model ini tegangan standarnya 210V jadi jangan kaget ya hehehehe.......

Langsung saja saya lakukan pengukuran tegangan di jalur 185V dan ternyata memang terhenti di R374 = 180ohm yang dalam keadaan putus,putusnya R374 ini karena IC 351 = TDA6107JF dalam keadaan short circuit,setelah penggantian 2 komponen tersebut barulah tv bisa kembali normal.
Mudah-mudahan bisa menjadi bahan referensi bagi rekan-rekan semua,SUKSES SELALU!!!



<

DRONE DIBAWAH SATU JUTAAN

45. TV PANASONIC Led indikator kedip-kedip

Beberapa waktu yang lalu pernah dapet servisan tv Panasonic dengan kerusakan tv mau nyala dan keluar gambar sebentar kemudian mati standby dengan di sertai lampu LED indikator berkedip-kedip dari merah ke hijau terus merah lagi lalu hijau lagi begitu terus menerus.Tv ini bertype TC-2088MNB menggunakan aisy single type TDA9381PS/N2/2i 1338,aisy vertikal AN5539,transistor penguat horizontal D2499,STR W6654 dan FBT G4GAM3F2. Dalam hal ini tv bisa di katakan terprotek,bisa dari tegangan yang nggak stabil atau bisa juga karena settingan data yang berubah pada programnya,mau masuk service mode jelas nggak bisa karena tv baru nyala sebentar langsung mati hehehehe........... Langkah pertama saya coba lumpuhkan dulu pusat titik proteknya yaitu pin 36=EHT protect dari aisy singlenya dengan membuka dulu solderannya,kemudian tv saya coba nyalakan dan ternyata mau hidup dan nggak balik ke standby lagi,dan pin 36 pun saya solder kembali dan di lanjutkan dengan pencarian penyebab protek dengan menyisir titik-titik sensor yang lain.

Saya buka solderan D520(sensor B+),masih tetep saja kondisinya,saya buka solderan R631 dan D403(sensor tegangan 185V dan ABL))masih sama juga,kemudian saya buka solderan D511(sensor heater)tv mau menyala dengan normal...NAAAAAAAHHHH.......di sini rupanya sumber permasalahannya,setelah saya ukur diode tersebut ternyata sudah short,setelah pergantian pemain diode tersebut tv pun sudah nyala dengan normal kembali,Alhamdulillah ya Alloh,atas semua petunjukMu,Amin, SUKSES BUAT REKAN-REKAN SEMUA

46. TV PANASONIC TC2088 CDV

Tadi siang dapet servisan tv panasonic type TC2088CDV dengan kerusakan gambar kanan kiri kurang full dan ada garis melintang secara horizontal di bagian tengah layar. Langsung saya bongkar dan saya lakukan pengecekan secara visual,saya lihat heater nggak nyala,tapi kok layar nyala ya? hmmmm......kemudian saya lakukan pengukuran tegangan pada B+ pada kaki plus (+) elco C860:220uf/200V terukur hanya sebesar 56V saja,padahal normalnya 90V untuk tv Panasonic type ini,lalu saya ukur tegangan pada elco B+ yang satunya lagi yaitu C852:220uf/200V di sini terukur tegangan yang abnormal,terukur lebih dari 1000V,tapi elconya kok nggak MBLEDOS yo? hehehehe..... Naaaah......berarti nih elco kering kapasitasnya,akhirnya ketemu juga biangnya,ku ganti aja kedua-duanya biar awet sekalian.

Setelah penggantian 2 elco tersebut,tv pun bisa normal kembali,jadi penyebabnya karena dropnya tegangan B+ yang masuk ke FBT. Oke rekan-rekan semua,selamat bekerja,selamat berkarya,SUKSES BUAT ANDA SEMUA!!!!

47. Cacat Gambar PANASONIC Quintrix F Series

 Siang ini dapet lagi servisan di rumahnya Mbak Tari/Mas Riyanto Kauman,Karangrejo,Magetan.Merk tv Panasonic quintrix F series type TC-2088MNB,dengan keluhan tv hidup normal suara juga normal hanya saja warnanya blur,terutama pada warna putih/warna-warna terang,jadi sangat tidak enak di tonton jadinya,ketika gambar dominan warna terang,tv pun bereaksi dengan mendenging kencang di sertai horizontal menyempit kiri kanan dan vertikal memanjang atas bawah.Tv ini menggunakan IC tunggal type TDA9381I48BE.Seperti biasa penyoderan ulang saya tambahkan di semua bagian,setelah itu saya cek setiap elco di sekitar FBTnya,dan saya dapati C558=1uf/160V njebrot bagian bawahnya,tepat di sampingnya ada R558=22K nampak sedikit hangus,setelah saya cek dengan avometer ternyata mati,kedua komponen ini terhubung dengan pin FBT bagian ABL.Setelah penggantian 2 komponen tersebut,tv pun saya coba hidupkan tuk melihat hasilnya dan MAK NYOSSS!!!...tv pun normal kembali,saturasi warnanya pun pulih lagi seperti sedia kala,ALHAMDULILLAH!!! YA ALLOH,atas semua petunjukMU

48. Mati Total Tv Panasonic Alfa Gold series

 Hari ini dapat panggilan service di tempatnya P.Puguh dusun Glodok,kel.Karangrejo,Karangrejo,Magetan.Tv nya merk Panasonic type TC20S100 alfa gold,dengan kerusakan mati total,led indikatorpun tidak menyala,hanya ada bunyi NGIIIIIIIIKK....ketika saklar power di ON kan. Setelah saya lakukan pemeriksaan,terlihat ada beberapa elco yang menggembung diantaranya C831=220uf/50v,C825=47uf/50v,dan C805=47uf/50v,dan juga D835=zener 56V.Setelah penggantian elco-elco dan D tersebut tv saya coba nyalakan akan tetapi tv masih berbunyi NGiiiiiiiikk....led indikatorpun belum mau menyala,setelah saya cek ternyata IC802=AN7805 dalam keadaan short,setelah saya ganti IC tersebut,tv saya coba nyalakan lagi dan BERHASIL tv langsung menyala,saya biarkan hidup kurang lebih sampai 1 jam dan sampai tiba-tiba MAK PEETT... tv mati sendiri tapi lampu led masih nyala dan redup,disertai dengan kepulan asap dari balik komponen tersebut,yang ternyata berasal dari R553=820ohm. Kemudian saya ukur tegangan pada titik ini terukur 77v,wooww....padahal normalnya berkisar 22V.saya cek semua tegangan output regulatornya ternyata semuanya berlebihan alias over. Pada titik kutub + C831=220uf/50V terukur 145V,normalnya berkisar 42V. Kemudian saya periksa semua komponen di rangkaian regulator,disini saya dapati R829=470ohm melar/meninggi nilainya jadi 520ohm,dan R826=22ohm juga melar/meninggi nilainya jadi 2K7.Setelah penggantian R tersebut,tv saya coba nyalakan lagi dan MAK BYIIIAAARR....tv langsung hidup seperti semula.Wiiiiuuuh...senengnya keluarga P.Puguh,langsung buat nonton pertandingan sepak bola.He he he seneng juga hatiku,disamping bayaran lagi,juga membuat hati orang lain seneng he he SUKSES BUAT ANDA SEMUA.

49. Tv PANASONIC TC-2088MNB dan TC-14P10SB

 Kemarin siang dapet servisan 2 tv panasonic yang satu 20" dan 14" dengan kerusakan yang sama yaitu pada saat tv di on-kan layar putih disertai garis blanking putih merata kemudian mati terprotek.Kedua tv ini pada dasarnya sama system rangkaiannya.Keduanya juga sama kerusakanya yaitu saat tv on layar putih semua disertai garis-garis putih blanking yang kemudian standby terprotek.Pemeriksaan langsung aku tujukan ke bagian tegangan 180V pada elco C552=10uf/250V,pada titik ini tegangan normal tapi begitu sudah masuk ke rangkaian penguat RGB tegangan hilang alias 0V,ternyata R374=1ohm putus terbakar,terbakarnya R374 ini karena short pada IC351=TDA6107JF yang sebagai penguat sinyal RGB.Setelah R374 dan IC351 saya ganti dengan yang baru tv pun siap pentas,MAK CRRAAAXXX.......!!! Tv sembuh total,hatiku pun riang karena langsung bayaran he he he........terima kasih dan sukses selalu buat rekan2 semua.

50. Reset TV Panasonic TC14S10J

Tanggal 31 januari kemarin dapet servisan lagi tv panasonic type TC14S10J dengan kerusakan gambar/suara normal,tapi menu tidak dapat di akses melalui remote control ataupun dari front panelnya,dan level volume pun tidak bisa di set sampai maksimum(63 level)jadi hanya dibatasi sampai level 11 tok,waduuuh.....berat ni kelihatanya.Tv panasonic ini menggunakan IC program type MN152811TZX dan IC memory 24C01A,untuk menangani kasus seperti ini,ternyata sangat mudah mengatasinya,yaitu cukup masuk ke service mode kemudian tekan tombol normal pada remote control,maka semua akan normal seperti semula,untuk masuk ke service mode tekan tombol volume minus(-) pada tv dan OSD pada remote secara bersamaan,Selamat Mencoba dan sukses buat anda semua.

51. Tv Panasonic Lampu Kedip-kedip

Tv Panasonic jenis ini sering mengalami kasus kerusakkan seperti ini,tv mau menyala tapi belum sempat hidup (lampu led menyala hijau) mati lagi .Kejadian ini berulang teratur jadi terkesan lampu standby kedap kedip.

Perlu di ketahui Tv Panasonic ini bertype TC 1477SM menggunakan IC tunggal TDA9381PS serta IC vertikal AN5539.


Komponen yang perlu di ganti jika menemui kasus ini adalah kapasitor berukuran 470/16v dan 100/16v seperti terlihat di gambar berikut


Semoga bermanfaat

52. PANASONIC F-SERIES TC-2199WX LAMPU STANDBY KEDAP-KEDIP

Kerusakan:

Panasonic type TC-2199WX tapi bisa juga di temui di type Panasonic yang lain.

Begitu di nyalakan tv tidak menyala cuma lampu led indikator standby menyala kedap-kedip dengan cepat.Kata yang empunya tv akan menyala setelah di biarkan beberapa lama yang jelas di atas setengah jam.

Perbaikan:

Perlu diketahui Panasonic TC-2199 ini menggunakan IC STR W6654, melihat dari gejala ini langkah yang di tempuh adalah:

Melakukan solder ulang terutama di bagian komponen yang bertemperatur tinggi seperti IC regulator (7805,7809)Resistor ,Transistor,dan IC chroma.

Periksa kapasitor terutama yang bervoltase tinggi dan jangan lupa periksa kapasitor di dalam rangkaian power supply,karena sering panas biasanya kapasitor kering.Seperti kasus yang saya alami ini kapasitor C825 33uf/160v kondisinya berjamur.Setelah di ganti begitu tv dinyalakan sudah tidak kedap-kedip lagi.

Begitu Tv menyala ternyata gambarnya terang sebelah (sebelah kiri normal semakin kekanan semakin terang). Setelah dilakukan penggantian kapasitor untuk tegangan 180v senilai 10uf/250v tv normal kembali.

53. Reset TV Panasonic TC14S10J
Kerusakan:
Tv panasonic type TC14S10J dengan kerusakan gambar/suara normal,tapi menu tidak dapat di akses melalui remote control ataupun dari front panelnya,dan level volume pun tidak bisa di set sampai maksimum(63 level)jadi hanya dibatasi sampai level 11 tok,waduuuh.....berat ni kelihatanya. Tv panasonic ini menggunakan IC program type MN152811TZX dan IC memory 24C01A,

Perbaikan:
Untuk menangani kasus seperti ini,ternyata sangat mudah mengatasinya,yaitu cukup masuk ke service mode kemudian tekan tombol "NORMAL" pada remote control,maka semua akan normal seperti semula,untuk masuk ke service mode tekan tombol volume minus(-) pada tv dan OSD pada remote secara bersamaan,Selamat Mencoba dan sukses buat anda semua.



Penting!!!
Kasus dan keluhan boleh sama tapi penanganan dan sumber masalah mungkin bisa berbeda.

54. PANASONIC ALFAGOLD TIDAK BERSUARA

Kerusakan:

Sebuah tv panasonic jadul model alfagold 17" diantar tetangga kerumah. "gak ada suaranya" katanya.

Waktu coba dihidupkan, memang tidak ada suara dari speaker sama sekali, sedangkan gambar dan tombol lainnya masih normal. Kalau dihidupkan terus, kadang suara keluar sekejap saja. Hal ini menandakan kalau ic sound dan speaker masih ok.

Model Tv:

Ic sound tv ini memakai AN5265

Perbaikan:

Coba sentuh sentuh kaki ic, di pin no6 ada suara kemrasak di speaker, padahal kalau diurut urut, pin input audio seharusnya pin2, tapi bila pin2 disentuh kok tidak ada reaksi dari speaker???

Pemeriksaan komponen bagian sound masih bagus semua, demikian juga dengan suply tegangan dari regulator. Sempat bingung juga dengan ic ini. Iseng coba cari referensi ic AN5265, dan didapat data berikut:

IC AN5265 Fungsi : Audio Amplifier DC Volume Control (Attenuator) Mute Circuit

1.Positive (+ve) supply voltage 12v

2.Audio signal input 5.3v

3.Mute circuit -

4.DC volume control 5.6v

5.Audio output amplifier (filter) 6.3v

6.-ve feedback (output to input) 6.4v 7.Ground (- ve terminal) 0v

8.Audio signal output for driving speaker 6.5v

9.Positive (+ ve) supply voltage 14v

Dari data diatas, diketahui ic ini memakai tegangan untuk mengatur volume inputnya, yaitu di pin no2. Waktu dicek, ternyata tegangannya 0,01volt, pantas saja suara gak keluar. Pin yang lain tegangannya normal.

Menurut teorinya, pin no2 ini tegangannya tambah tinggi dari 0 volt sampai 6 volt bila volume dibesarkan dari remot atau panel depan.

Diurut lagi jalur pin2 ini sampai ke Q1111 yang melewati R11.

Di Q1111 ini, kaki emitor merupakan kontrol tegangan input ic AN5265. Ketika dicek, tegangan kaki emitor dapat naik turun mengikuti pengaturan volume. Namun setelah melewati R11 dan Q1113 tegangan jadi nol. Rupanya yang error diarea Q1113 ini. Dicoba langsung jumper Emitor Q1111 langsung ke ic audio dengan melepas R11 dan TPE43, dan langsung jreenggg....suara keluar sempurna.

Alhamdulillah, semoga bermanfaat.

Wassalam

55. PANASONIC QUINTRIK 21" LAMPU INDIKATOR KEDIP

Kerusakan:

Tv panasonic quintrik 21" dengan kerusakan lampu indikator kedip dari hijau kembali ke merah berulang ulang dan akhirnya standby. Kalau dihidupkan lagi dg berulang ulang, lama2 bisa hidup normal.

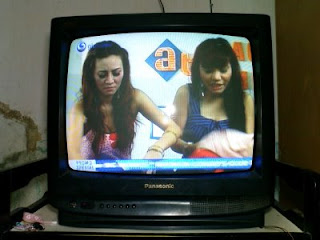

Model tv nya spt brk:

Perbaikan:

kerusakan spt ini biasanya karena elco yg kering/ bocor. Setelah dicek ditemukan elco output reg 63mf/160v agak kembung ( masuk angin kaleee....). Sekalian ganti yg 22mf/160v. Setelah diresolder, dicoba lagi dihidupkan dan ternyata lampu tetap kedip. Coba vr screen fbt dibesarkan dg maksud melihat tampilan layar waktu lampu led kedip, dan ternyata ada tampilan garis memanjang horisontal. Berarti ada troble di bag vertikal ( ada sedikit harapan).

Langsung periksa semua elco, R, dan Dioda diarea vert, tapi spt ok semua. Coba tv dihidupkan dan pd posisi standby, teg untuk suply ic 7808 kok cuma 7 v???, coba dihidupkan dan teg suply nya naik cuma 9v. Pasti elconya gemblung iki. Langsung saja diganti, nilainya 470mf/16v. Sekalian diganti jg untuk suply 7805.

Setelah penggantian 2 pemain tsb tv langsung bisa hidup, gak kedip2 lagi. Alhamdulillah.

Semoga bermanfaat,

56. Reset TV Panasonic TC14S10J

Kerusakan:

TV Panasonic type TC14S10J dengan kerusakan gambar/suara normal,tapi menu tidak dapat di akses melalui remote control ataupun dari front panelnya,dan level volume pun tidak bisa di set sampai maksimum(63 level)jadi hanya dibatasi sampai level 11 tok,waduuuh.....berat ni kelihatanya.

Perbaikan:

Tv panasonic ini menggunakan IC program type MN152811TZX dan IC memory 24C01A,untuk menangani kasus seperti ini,ternyata sangat mudah mengatasinya,yaitu cukup masuk ke service mode kemudian tekan tombol normal pada remote control,maka semua akan normal seperti semula,untuk masuk ke service mode tekan tombol volume minus(-) pada tv dan OSD pada remote secara bersamaan,

Selamat Mencoba dan sukses buat anda semua.

57. Tv PANASONIC TC-2088MNB dan TC-14P10SB





Kerusakan:
Kemarin siang dapet servisan 2 tv panasonic yang satu 20" dan 14" dengan kerusakan yang sama yaitu pada saat tv di on-kan layar putih disertai garis blanking putih merata kemudian mati terprotek.Kedua tv ini pada dasarnya sama system rangkaiannya.Keduanya juga sama kerusakanya yaitu saat tv on layar putih semua disertai garis-garis putih blanking yang kemudian standby terprotek.


Perbaikan:
Pemeriksaan langsung aku tujukan ke bagian tegangan 180V pada elco C552=10uf/250V,pada titik ini tegangan normal tapi begitu sudah masuk ke rangkaian penguat RGB tegangan hilang alias 0V,ternyata R374=1ohm putus terbakar,terbakarnya R374 ini karena short pada IC351=TDA6107JF yang sebagai penguat sinyal RGB.Setelah R374 dan IC351 saya ganti dengan yang baru tv pun siap pentas,MAK CRRAAAXXX.......!!! Tv sembuh total,hatiku pun riang karena langsung bayaran he he he........terima kasih dan sukses selalu buat rekan2 semua.


58. TV BERWARNA TAMPILAN HITAM PUTIH

Pengalaman didalam mereparasi yang akan saya tulis kali ini adalah saat memperbaiki televisi jadul merek Panasonic. Servisan kali ini datang dengan keluhan tampilan normal hanya warnanya saja yang tidak ada, adanya hanya warna hitam dan putih saja. Selanjutnya setelah mendengar keluhan dari pemiliknya televisi takcoba dan memang warnanya hanya hitam  putih saja.

Setelah mengetahui gejala kerusakannya casing kubongkar lalu tak solder ulang patrian-patrian komponennya. Setelah selesei tv taknyalakan namun masih samsaja warna tetap hitam putih alias hilang berwarnanya. Selanjutnya ku gnti elco-elco GRB namun juga tidak ngefek.

Selanjutnya takamat-amati lagi fisik dari komponen-komponennya sambil takgoyng-goyang eco-elco dan komponen-komponen lainnya hinga jari menyentuh crystal. Coponen terbunkus stanlis sthil ini terasa goyang seperti patah kakinya. Setelah taklepas ternyata benar-benar patah pada pangkal solderannya. Maka tak sambung kaki crystal tadi dan takpasang lagi.

Selese pemasangan pin crystal tadi televisi saya nyalakan dan kini muncul sudah si Merah Hijau Biru. Tamplan kini telah berwarna dan ketemu lah penyebab hilangnya warna RGB ynag menyababkan tv Warna berubah tampilan menjadi hanya Hitam Putih saja.

kesimpulan:

Penyebab warnanya jadi hitam putih yaitu ada komponen kristal yang bermasalah

59. Pasang Gacun 3 kabel pada Panasonic pakai IC Zig-zag
Panasonic pakai ic zig-zag ini bulan 01 thn 20016 pernah masuk service....
Yang kami perhatikan pesawat ini telah kami ganti gacun 3 kabel, dan kabel biru terpasang.....sebagai pengganti STR6754.
Dengan cara ini tegangan saat stby tidak melonjak lagi....tetapi dapat stabil .....
Setelah 2 tahun lebih....kami cek powersuply masih baik2 saja.......dan tegangan tidak ada masalah.
Kerusakan hanya pada ESR elko tegangan stby ic zig-zag.......

Kami sendiri sampai lupa kalau pernah lakukan hal ini.....dimana waktu itu berdasar info dari seoarang rekan yang telah coba otak-atik...

Waktu itu kami tidak sempat buat catatan...
Maka disini kami coba melacak modifikasi apa saja yang dilakukan........dan membuat catatan....karena ada kemungkinan dapat di aplikasikan pada model lain yang menggunakan STR6754.

• Pada bagian primer....D846 di-short-kan pakai Jumper.....ini dimaksud untuk menghubungkan ke gnd salah satu kaki photocoupler.

• Pada bagian sekunder Tr Q850 dan Tr Q857.......Tr 850 pada posisi Power-on harus pada kondisi "off".....Oleh karena sekarang pakai Gacun dimana tegangan B+ saat stby dan saat power-on tetap tinggi, maka tarnsistor perlu dilepas (atau agar "off" terus).
• Kaki photocoupler bagian sekunder dihubungkan ke tegangan yang lebih tinggi, yaitu tegangan Vcc 15v untuk bagian Audio melalui R220k.

sumber: http://marsonotv.blogspot.com/2018/04/pasang-gacun-3-kabel-pada-panasonic.html

sumber:
jayaserviselektronik.blogspot.com
bukacatatan.com
www.m.oktoraservice.web.id
masyon-masyongandok.blogspot.com
gbrelektronik.blogspot.com
kristuren.mywapblog.com
hereyah.blogspot.co.id
donggupit.blogspot.co.id
