Macam-macam Kerusakan Tv Sony

1. DAFTAR KERUSAKAN TV SONY

TV Sony Model : kv 2965

Gejala : tv mati ada suara berdenging
Penyebab : tr hor out mati/short
Solusi : ganti c 47mF/50v & c10mF/100v di power suply.ganti dioda R2KY, cek tegngan B + 135v.ganti c1mF/250v di horisontal,tr hor out 4927. siap dionkan..
Catatan : tr 4927 short di sebabkan tegangan b+ over
TV Sony Model : KV 614B1
Gejala : Raster hilang
Penyebab : Resistor mati
Solusi : Ganti R857 nilai aslinya 82K dekat FBT
Catatan : Tv ini pakai IC Croma TDA8366,STR S6707 dan FBT 859-957-00
TV Merek : Sony Model : croma cxa
Gejala : gelap redup sprt crt gk nrmal Penyebab : abl gk nrmal
Solusi : turut jalur abl mnju ic croma ad tr tempel biasanya mati soth gnti /lpas j trx
TV Merek : Sony Model : kv G14P1
Gejala : tv hidup,suara normal,osd normal,gambar tak ada
Penyebab : resistor abl open (nilai membesar)
Solusi : ganti resistor abl,R 319
TV Merek : Sony Model : KV21M9
Gejala : Gambar megecil ditengah layar
Penyebab : Rangkaian SMPS bermasalah
Solusi : Ganti IC STR
Catatan : hati-hati casis live.
TV Merek : Sony Model : KP-FX43M61
Gejala : GAMBAR PROBLEM,WARNA KEDIP INPUT ANT / AV
Penyebab : karena pindah lokasi TV,dan terguncang hebat,terkadang memory gambar ke reset Solusi : adjust data OPM-COM di service mode
TV Merek : Sony Model : KV-HF21P50
Gejala : GAMBAR GELAP Penyebab : PROBLEM ABL IF
Solusi : GANTI Q312 (2SA1162-G) DAN D315 (ISS355)
TV Merek : Sony Model : KV-PG14
Gejala : PROTECT KEDIP 4X
Penyebab : vertikal problem
Solusi : transistor chip Q005 putus
TV Merek : Sony Model : KV-M1420A
Gejala : Ada gambar tapi tidak ada suara
Penyebab : Kerusakan pada sound amplifier
Solusi : Ganti IC201 TDA7345TV

Merek : Sony Model : Sony - Goldstar STR
Gejala : Lebih dari 24 jam STR rusak Penyebab : Optocoupler setengat rusak
Solusi : Ganti optocouplerTV Merek : Sony Model : Sony KVG14V1
Gejala : Raster garis ditengah agak keatas Penyebab : Dioda (-15V) rusak
Solusi : Ganti diode
TV Merek : Sony Model : kv-2965
Gejala : tidak ada gambar, flyback bunyi. Penyebab : Res. R704 bagian G1 470K putus.
Solusi : ganti R704 470K 1/2W.
TV Merek : Sony Model : kv-2565
Gejala : transistor horizontal dalam hitungan detik selalu jebol.
Penyebab : x-tal oscillator horz 500khz rusak.
Solusi : ganti xtal oscillator B500F2 langsung OK.
Catatan : ganti oscillator sesuai type (warna kuning), pernah coba warna biru nggak bisa dipakai.
TV Merek : Sony Model : Sony KV- E53MN11
Gejala : Power ada, tidak mau start
Penyebab : IC regulator 12V mati
Solusi : Ganti IC regulator 12V
TV Merek : Sony Model : KV-G14B1
Gejala : ADA SUARA TIDAK ADA GAMBAR
Penyebab : R SHORT
Solusi : GANTI RESISTOR R857=82K
Catatan : TV ini menggunakan IC program CXP85116B dan IC kroma TDA8366,STR s6707 dan IC vertikal LA7830.
TV Merek : Sony Model : lama
Gejala : tabung nyala berkedip kedip
Penyebab : potensio keramik pada hstat rusak Solusi : pada potensio yg rusak diganti lampu pada setrika atau pd tespen
TV Merek : Sony Model : 20 wega
Gejala : tak ada raster
Penyebab : r0,01.soket crt
Solusi : cek teg heater,sket crt
Catatan : kalau tegangn tak ada ganti R dan cek soket crt kalau bermasalah ganti aj bro

2. TV SONY Trinitron Flat 29″ travo inverter mendenging

     SONY Trinitron 29″ Kerusakan Power suply tidak mau start hanya bunyi mendenging pada Travo inverter, ini kasus pernah saya temui sekitar 6 bulan yang lalu. Ada dua power suply didalamnya yang pertama Power suply untuk IC Program/MICOM. Dan yang kedua adalah power suply utama. Jadi yang rusak adalah Power suply utama. Akhirnya setelah pengecekan pada komponen pendukung STR F6656 ternyata semuanya normal saya langsung mengganti elco 25v100uf walau elco yang aslinya masih terukur bagus, dan…tekan power…tv pun langsung OK…!!

3. Service TV Sony

Sony Wega 21″ Suara ada gambar tidak ada. Pertama tekan tombol ada suara mencuit, cek tegangan normal, setelah diperiksa dengan teliti ternyata ada benjolan pada flyback dan ternyata flyback rusak. 8-598-858-00 karena tidak dapat tipe ini kami ganti dengan 8-598-831-00 dan TV pun kembali OK…

Kerusakan yang sering terjadi pada TV SONY Trinitron.

1. Kerusakan Power suply.

• Kerusakan STR sering terjadi karena STR lemah akibat pemakain dan karena panas contohnya pada STR S5741 untk tv 29″.
• STR tidak swicth disebabkan R470K putus dari tegangan 300v.
• Tegangan B+ naik karena elco 100V10UF kering disertai SHORTnya Dioda zener R2M.

2. Kerusakan Horizontal.

• Sering menemukan TV SONY Trinitron kerusakan TR Horizontal short.
• Cek tegangan B+ Normal. Langsung ganti TR yang baru TV bisa hidup tapi setelah 1 atau 2 hari mati lagi dgn kerusakan yang sama. Ini disebabkan karena suply tegangan HOR OSC drop/tidak terfilter, ganti C 25V100UF karena sudah kering/melemah.
• Horizontal tidak bekerja, kadang TV bisa hidup tapi kemudian mati lagi. Kadang pada pertama dihidupkan ada bunyi menderik pada flyback padahal flyback tidak rusak. Kerusakan seperti ini karena CRYSTAL HORIZONTAL B500F terukur short/bocor.

3. Warna menghilang kadang disertai suara kemerosok.

• Ganti kristal warna tidak berubah, cek IF gambar dan AFT gambar sudah tune. Ganti CF 5,5MB pada blok Tuner detektor.

4. TV SONY 21″ Flat mati total

TV SONY 21″ Flat mati total kena petir.

Setelah pengecekan pada blok power suply:

1. Sekering putus
2. STR F6267 terukur short.
3. Pada rangkaian power start TR FN155 terukur koslet, dioda 5,1v short dan ada  DZ 15V open/loss.
4. Fuse tegangan out inverter 12V putus karena dioda short.

Setelah penggantian semua yang rusak TV kembali OK..
Namun ada modif sedikit karena saya tidak mendapatkan TR FN155 untuk tegangan Start terpaksa mengganti dengan C4517.
Bisa juga dengan memberikan tegangan dengan R100K dari 300v.

5. SONY KV-XA51M61 raster gelap – led kedip 5x

KASUS :

• SONY KV-XA51M61 flat  Raster gelap
• Ditunggu beberapa saat – kemudian led nyala kedip 5x secara berulang

TINDAKAN :

• Cari service manual di data komputer – ternyata belum punya
• Cari dulu lewat electrotanya.com – ternyata ada – alhamdulillah – langsung down-load
• Langsung buka halaman tentang arti error kode kedip seperti terlampir.

Error kode kedip 5x, maka kemungkinan yang problem adalah :

• Adjusstment VR screen kurang pas
• CRT emisi lemah atau rusak
• Problem pada IC700 RGB video-drive pada CRT soket
• Problem pada IC301 Jungle video-chroma prosesor

Tindakan lebih lanjut

• Cek tegangan 200v untuk suply ic RGB video driver- hasilnya OK
• Cek tegangan heater – hasilnya OK
• Cek emisi CRT – ternyata Katode Hijau sudah lemah dan Katode Merah tidak nyala sama sekali
• Biasanya kalau sudah kena CRT begini konsumen “no money” - BERARTI GAGAL SERVICE !!!!!

CARA MEMERIKSA EMISI CRT SECARA SEDERHANA

• Cari resistor 15K/0.5w
• Salah satu kaki diberi sanbubgan kabel kira-kira sepanjang 20cm dan dihubungkan ke ground pada pcb CRT soket
• Kaki lainnya secara bergantian di sentuhkan “sesaat” ke salah satu Katode RGB
• Jika emisi masih bagus – raster harus nyala terang sesuai warna katode yang disentuh.

6. SONY 29” dengan ic HERCULES mati protek

KASUS :

• Sony 29 menggunakan IC HERCULES (ic tempel kotak besar jumlah kaki 128-pin)
• Jika di power-on - teve langsung mati lagi………dan beberapa saat kemudian led merah akan kedip-kedip sebanyak 4 kali secara berulang (alias mati protek)

ANALISA :

Berdasarkan kode kedip Sony model ini, kedip 4x berarti tidak ada pulsa vertikal. Kerusakan dapat disebabkan antara lain karena :

• Solderan sekitar IC vertikal
• IC vertikal rusak.
• Tidak ada tegangan suply Vcc(+)/(-) untuk IC vertikal. Mungkin ada resistor dari flyback yang putus atau molor nilainya
• Flyback belum bekerja, sehingga tidak ada tegangan Vcc untuk bag vertikal

SOLUSI :

• Berdasarkan pemeriksaan dengan ohm meter diketemukan ada sebuah resistor dari flyback untuk tegangan supply Vcc (+) bagian vertikal putus (lokasi R400 0,47 ohm).

PROBLEM LANJUTAN :

• Setelah penggantian resistor dari flyback, ternyata teve tetap mati protek. Tetapi kali ini banyaknya kedip adalah 2x.

ANALISA LANJUTAN :

• Kedip 2x disebabkan B+ OCP (over current protector) karena jalur B+ ada yang short (atau setengah short).
• OCP dapat disebabkan antara lain karena, Tr Hor rusak, Flyback rusak, Def Yoke rusak, atau beban sekunder flyback ada yang short.

SOLUSI LANJUTAN :

• Hasil pemeriksaan dengan ohm meter menunjukkan Vcc (+) untuk bagian vertikal short ke ground (lokasi D824)
• Coba lepas IC vertikal………ternyata jalur Vcc (+) tetap short.
• Ternyata short disebabkan oleh Diode penyearah tegangan Vcc (+) dari flyback.
• Setelah penggantian diode…..teve langsung hidup normal.

******************

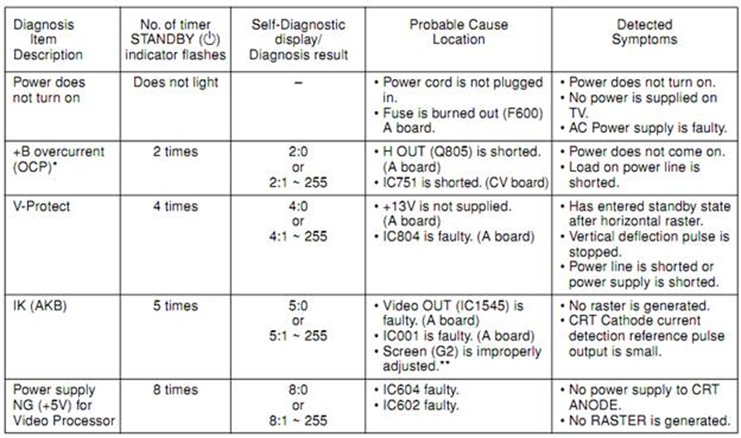

Arti kode kedip Sony

7. Sony lama tidak mau hidup dan ada suara cetak-cetik

KASUS :

• Sony lama - menggunakan IC program CXP85224, chroma CXA15875, dan ada yang pakai modul Teletext, Suara stereo.
• Ketika dihidupkan pesawat tidak mau nyala dan hanya terdengar bunyi relay yang cetak-cetik
• Tegangan pin-Power On" diperiksa akan goyang-goyang on-off.

PEMERIKSAAN AWAL :

• Diperiksa tegangan Vcc 5v untuk mikrokontrol CXP85224 normal
• Tegangan kontrol stand-by diperiksa naik-turun.

SOLUSI :

Pengalaman kami hal ini disebabkan 2 kategori, yaitu

1. Tegangan output dari Ic Regulator tidak normal
2. Jalur SDA/SCL dari mikrokontrol ke ic-ic laian dan ke modul-modul ada yang setengah short (sehingga kalau di cek tegangan kurang dari 3v)

1. Tegangan-tegangan ic regulator yang harus diperiksa :

• Pada pcb mikrontrol - periksa apakah tegangan 5v dari regulator IC305 PQ05RF (lokasi dekat ic mikrokontrol) telah keluar. Regulator ini dikontrol on-off oleh mikrokontrol lewat pin-4. IC dapat diganti dengan 78R05.

• Pada pcb power suply – periksa apakah tegangan 12v telah keluar dari regulator IC303. Regulator ini dikontrol on-off oleh mikrokontrol lewat pin-4. IC dapat diganti dengan 78R12.

• Pada pcb mikrokontrol – periksa apakah telah keluar tegangan 9v dari regulator 7809 (ada 3 buah). Semua regulator ini mendapat supply input 12v dari  regulator IC303

• Pada pcb power supply – periksa bagian vertikal-out dan suply Vcc  dari flyback (supply +15v/-15v).

2. Problem jalur SDA/SCL setengah short.

• Jalur SDA/SCL dihubungkan ke modul-modul : Coba lepas modul-modul terlebih dahulu. Kalau tetap masalah kembali pasang lagi
• Periksa jalur SDA/SCL ke : ic tempel CXD2018, ic AV switch CXA1545, ic Video TDA9145, ic RGB CXA1875.
• Paling sering dijumpai disebabkan diode zener pada jalur SDA/SCL dekat CXA15875 setengah short

Jika mati protek pada model ini, maka dapat dilumpuhkan dengan :

• Lokasi pada pcb power supply – coba dilepas dulu transistor Q1504 vertikal protektor. Cek apakah tegangan pada basis adalah nol.

IKLAN MENARIK

8. Sony Trinitron 29 model lama raster melengkung

Mendadak kami diminta mendatangi pasien Sony Trinitron model lama 29 inch tanpa mengetahui kerusakannya. Sampai dirumah konsumen baru tahu kalau problemnya adalah “cacat pin-cushion” ( atau raster melengkung pada kedua sisi kiri-kanan) . TV model semacam ini biasanya sirkit EW (pin-cushion) menggunakan ic driver uPC-4558


Maka langsung terjadi perdebatan didalam hati.

• Problem seperti ini kan merupakan problem yang mudah.
• Ya memang mudah, tapi kalau ada skemanya.
• Wah berarti hari ini harus banyak mikir dan butuh banyak waktu – kalo kamu kerjakan tanpa skema
• Kalau begitu lebih baik dibawa pulang saja.
• Nanti tidak segera "bayaran"
• Tenang – pikirkan baik-baik dahulu – percayalah kamu pasti bisa selesaikan sekarang juga

Maka kami lalu pinjam remote kepada konsumen

• Masuk serice mode
• Coba adjust HSZ (hor size) - raster masih dapat melebar atau menyempit dengan baik
• Coba adjust PAMP(pin amplifiaer) – lengkungan raster bagian pinggir kiri-kanan hanya ada sedikit sekali perubahan
• Coba adjust UPN (upper corner) – bagian pojok kiri-kanan atas raster hanya ada sedikit sekali perubahan
• Coba adjust LPN (lower corner) – bagian pojok kiri-kanan bawah raster hanya ada sedikit sekali perubahan

Setelah mengamati dari gejala-gejala seperti diatas, pikiran mulai melakukan analisa.

• Kerusakan kecil kemungkinan disebabkan data adjustment yang berubah, karena pesawat belum pernah direpair orang lain.
• Kerusakan sudah pasti pada  sirkit EW
• Adjustment HSZ masih normal – jadi sirkit EW drive masih normal
• Karena adjustment kelengkungan tidak ada perubahan – maka problem pasti disebabkan dari bagian  “pembentuk parabola” sehingga tidak ada sinyal parabola.
• Sinyal parabola kan berasal dari bagian vertikal out.
• Teve lama kan umumnya hanya elko-nya saja yang sering rusak
• Kalau gitu tidak usah berpikir berat – periksa saja dengan ESR meter elko-elko disekitar bagaian vertikal dan sekitar uPC 4558 atau yang menghubungkan keduanya.

Achir cerita –

• Ada salah satu elko kecil dekat ic vertikal-out dimana disitu kami amati ada jalur printed yang menuju ke bagian sirkit EW yang nilai ESR-nya sedikit berubah
• Coba pasang paralel elko 4.7/50v pada elko tersebut
• Hidupkan teve – dan hasilnya langsung OK banget
• Beres sekarang – tanpa harus banyak berpikir dan dalam waktu singkat

Dari cerita diatas – ada beberapa pesan penting yang ingin kami sampaikan .

• Memulai suatu pekerjaan – kita harus percaya diri dan berpikir positip, jangan ragu-ragu – “aku pasti bisa”. Memulai bekerja dengan berpikir negatip – hasilnya pasti negatip – karena kita sudah berbekal percaya diri “pasti tidak bisa”
• Kita harus memahami “prinsip kerja” suatu bagian – dengan demikian akan menghindari (mengurangi) sistim coba-coba atau salah diagnosa. Belajarlah terus “sampai tua”
• Amati “gejala-gejala” secara lebih lengkap – jangan hanya dilihat dari satu sisi saja.
• Dari gejala-gejala yang ada – lakukan “analisa”
• Pengalaman kami memiliki ESR meter sangat berguna sekali, terutama jika menghadapi model-model lama. Langsung cek elko-elkonya tanpa melepas dari rangkaian –  teve langsung beres tanpa menguras pikiran dan selesai dalam waktu yang singkat.

9. Tips kerusakan tabung gambar SONY

Macam-macam kemungkinan kerusakan tabung SONY Trinitron
Bahan tulisan diambil dari buku Training Manual Sony chasis BA-4
Circuit discription and Traoubleshooting
Course : CTV-25R1 halaman 10, 11




Umur tabung gambar sangat dipengaruhi oleh kebersihan saat proses produksi agar seminimal mungki menyisakan kotoran didalam tabung gambar setelah proses vakumisasi. Kotoran yang dalam waktu tertentu terakumulasi pada salah satu elemennya dapat menyebabkan problem.


001 Raster gelap atau salah satu warna tidak nyala
Amati nyala heater, kemungkinan salah satu heater putus. Tabung tidak dapat digunakan lagi


002 Raster gelap
Karena G1-G2 short. Menyebabkan tegangan G2 drops, tetapi jika pcb crt soket dilepas tegangan normal. Jika diukur dengan ohm meter (x 10k) antara G1-G2 seharusnya tidak ada kebocoran sama sekali
Solusi :
Beri tegangan dc sekitar15 hingga 20v pada pin G1-G2. Batasi power suply agar arus maksimum adalah tidak melebihi 1A.


003 Nyala sangat terang salah satu warna dan kadang disertai garis retrace.
Karena Heater-Katode short atau Katode-G1 short. Lepas transistor video drive RGB, jika nyala masih tetap terang, berarti Katode-G1 short. Jika diukur dengan ohm meter (x 10k) seharusnya tidak ada kebocoran.
Solusi :
Beri tegangan pada pin yang bocor antara 15 hingga 20v. Batasi power suply agar arus maksimum  tidak melebihi 1A.
Proses menghilangkan short Heater-Katode mempunyai tingkat kegagalan paling tinggi (banyak kemungkinan gagal yang dapat menyebabkan heater putus)


004 Nyala terang (putih) disertai garis retrace atau kurang fokus.
Karena G2-G3 short.

Solusi : (a) Set G2 pada tegangan minimum. (b) Putar-putar kontrol fokus. Atau (a) Taruh tabung gambar pada posisi menghadap kebawah. (b) Ketok-ketok dengan lembut leher tabung untuk merontokkan kotoran yang menyebabkan short. Jangan gunakan benda keras seperti logam untuk mengetok

005 Spot hitam pada layar
Nampak jelas jika raster nyala putih. Karena ada kotoran menempel pada aperture grill
Solusi : (a) Tandai bagian layar yang ada spot. (b) Matikan pesawat . (c) Pukul-pukul dengan pelan-pelan bagian layar yang problem dengan martil dari bahan semacam karet.

006   Muncul gangguan warna seperti pelangi
Karena aperture grill posisi geser. Tabung tidak dapat digunakan lagi.


007 Layar flex (purity problem)
Karena aperture grill terpengaruh medan kemagnitan bumi.
Solusi : (a) Jangan dihilangkan menggunakan degausing yang kuat dari luar. (b) Periksa sirkit degausing otomatis (PTC) kemungkinan ada yang kurang kontak atau PTC rusak

10. Sony model lama dengan CXA1213 problem no color

KASUS :

• Sony 29” model lama menggunakan CXA1213
• Problem “tidak ada warna”
• Walaupun model ini sudah lama - tetapi kami masih sering terima, sehingga perlu rasanya bagi kami untuk berbagi cara melacak kerusakan semacam ini.

TEORI KERJA :

• Untuk melacak kerusakan semacam ini, dibutuhkan pemahaman cara kerja bagian warna, karena teve model lama jalur sinyal warna cukup rumit.
• Pertama sinyal Video dipisahkan menjadi 2 macam sinyal, yaitu (1) Sinyal (Y) atau sinyal gambar hitam putih dan (2) Sinyal (C) atau sinyal warna.
• Kerusakan atau problem pada jalur sinyal (C) akan menyebabkan gambar hanya hitam-putih

PEMERIKSAAN :

• Untuk melacak kerusakan maka dibutuhkan skematik-diagram.
• Proses pemisahan sinyal Video menjadi sinyal (Y) dan sinyal (C) silakukan pada board “K” (lihat gambar diatas).
• Dilihat dari sekematik diagram, maka pemisahan sinyal (Y) dan sinyal (C) untuk sistim PAL dilakukan oleh komponen YCM-101 seperti terlihat pada gambar dibawah.
• Sinyal (C) di-output-kan dari pin-1

• Dari board “K” ke main board “A” sinyal (C) dihubungkan lewat konektor K-4 (pin-6) seperti gambar dibawah.

• Selanjutnya sinyal (C) diinputkan ke pin-1 CXA1213

• Didalam CXA1213 sinyal (C) diperkuat dahulu kemudian dioutputkan lewat pin-3
• Melalui transistor Q302 dan Delay line DL301 – sinyal (C) selanjutnya displit menjadi dua buah sinyal yaitu sinyal (R-Y) dan sinyal (B-Y) yang kemudian diinputkan ke pin-5 dan pin-6 untuk diproses selanjutnya
• Color-kontrol dilakukan oleh tegangan pada pin-43 oleh mikrokontrol (ic program)
• Untuk proses warna PAL dibutuhkan osilator dengan frekwensi 4.43Mhz.

CARA MELACAK KERUSAKAN :

• Untuk melacak sinyal warna dibutuhkan osiloskop. Lacak sinyal warna mulai dari YCM-101 apakah sudah bisa sampai ke pin-3 CXA1213.
• Periksa apakah tegangan control warna sekitar 3v sudah ada pada pin-43
• Periksa apakah pin-12 pada kondisi “L” atau nol volt (posisi PAL)
• Jika semua kondisi diatas sudah normal dan warna tetap belum keluar, maka coba adjust kapasitor trimer CV4.43 pada pin-8

11. Sony KV-XA 29" Transistor Horisontal rusak berulang

KASUS :

Dapat servisan Sony KV-XA 29" .......setelah diperiksa Tr Horisontal short.

PEMERIKSAAN AWAL : Biasanya kerusakan Tr Horisontal tentu ada penyebabnya, maka sebelum kami ganti Tr baru kami lakukan beberapa pemeriksaan yang kemungkinan menjadi penyebabnya, antara lain :

• Cek tegangan B+
• Cek flyback menggunakan flyback tester
• Cek nilai kapasitor-kapasitor resonant
• Cek sinyal driver menggunakan osiloskop

Dan semuanya menunjukan normal-normal saja. Maka langsung  kami pasang Tr pengantinya. Diruning satu jam lebih.... cek temperatur pendingin Tr Horisontal......  semua normal-normal saja.
Sepertinya tidak ada masalah lagi.......dan pesawat langsung dikembalikan ke kekonsumen (........tetapi sebenarnya dalam hati kecil ada keraguan.........mungkin penyebabnya belum ketemu)

Keesokan harinya menjadi kenyataan.......pesawat masuk lagi dengan problem yang sama........wah gawat ini........mesti harus diketemukan penyebabnya.


SOLUSI :

• Pasang Tr pengganti yang baru.
• Jalur flyback ke kolektor sementara diputus. Dan kami pasang secara seri Resistor 5ohm/20wat. Hal ini bertujuan untuk menghindari agar saat diruning nanti Tr tidak sampai rusak jika masih problem.
• Pasang osiloskop pada basis Tr horisontal untuk mengamati sinyal driver.
• Pesawat dihidupkan terus (diruning)...sambil mengerjakan pesawat lain......sambil sekali-sekali melirik pada layar Sony maupun layar osiloskop.
• Setelah beberapa jam ternyata raster terlihat kadang "menyempit" dan sinyak driver terlihat drops........nah inilah penyebanya.
• Kesimpulannya sinyal driver drops (under driver) setelah pesawat panas adalah merupakan penyebab kerusakan.
• Coba ganti ganti Tr Horisontal Driver.........cba diruning lagi........ternyata masih problem. Wah apa lagi kira-2???
• Ambil kaca pembesar.....dan lampu penerangan.........Periksa semua solderan dengan seksama pada sekitar horisontal driver........Nah achirnya ketemu juga........ternyata solderan pada sekunder tranfo horisontal driver nampak  retak rambut (microcrack). Hal ini kalau pesawat sudah panas akan menjadi loose kontak sehingga sinyal driver drops.
• Lansung saja lakukan solder ulang...........Runing pesawat sehari semalam.........tidak ada masalah......BERESSSSS.

12. TV SONY KV-XA21M61 STANDBY

Spesifikasi:

Sony 21" dengan type KV-XA21M61 ini menggunakan IC Kroma CXA2159S,Vertikal AN5522,Flyback 8-598-838-00.

Kerusakan:

Tegangan B+ terukur normal dan tampak Resistor Fuse yang menuju Flyback hangus.Begitu di cek Transistor Horisontal,Kapasitor ,Dioda,serta flyback normal tidak ada yang short. Resistor baru segera di pasang tapi tidak lama kemudian terbakar lagi.

Perbaikan:

Pencarian pun kembali di lanjutkan dengan menelusuri jalur output FBT (Flyback) dan ketemu tegangan 180 short terhadap ground.

Dioda aku cek  normal lalu kecurigaanku tertuju pada IC RGB out TDA6107 dan benar IC sedikit terbakar dan kaki B+ 180 volt short terhadap ground.

Setelah di lakukan penggantian ic TDA6107 di pasaran seharga Rp 5 rb tv pun normal kembali.

Semoga bermanfaat.

Berikut data sheets IC TDA6107 :

13. SONY KV-G14B1 STANDBY/PROTEK

Kerusakan:

Tv Sony dengan type KV-G14B1 yang menggunakan IC Kroma TDA8374 dan IC Vertikal LA7830 dengan gejala kerusakkan standby karena protek. Tv sempat hidup sesaat untuk membaca sistem yang ada di IC memori tapi beberapa saat kemudian tv kembali standby.

Perbaikan:

Untuk tv Sony yang menggunakan IC TDA8374 pin protek utama ada di kaki 50,lepas saja R341 untuk melumpuhkan sistem protek utama lalu tv di nyalakan normal tidak.

Selanjutnya telusuri beberapa sistem protek yang lain untuk mencari sumber permasalahan sebenarnya seperti :

R319 yang di gunakan untuk mendeteksi ABL

D591 untuk mendeteksi X-Ray

D1505 untuk mendeteksi rangkaian vertikal

Lepas satu persatu selanjutnya protek utama pin 50 IC TDA8374 di pasang,langkah selanjutnya menghubungkan kembali komponen protek tadi satu persatu sampai ketahuan mana yang bikin protek bekerja.

Dalam kasus yang saya temui protek berasal dari D591 yang mana bila Dioda tersebut kusambung tv langsung protek,setelah di cari-cari ketemu ada R yang nilainya membesar di kolektor transistor yang menghubungkan protek.

Semoga bermanfaat.

14. TV SONY K21MN11 GAMBAR KADANG HILANG SUARA NORMAL

Kerusakan:

Sony K21N11 mempunyai fasilitas Teletext yang bisa menimbulkan masalah yaitu seperti kasus yang saya alami.Begitu di nyalakan tv normal gambar dan suara ada tapi sekitar 5 menit masalah mulai nampak yaitu gambar kadang hilang sendiri suara masih normal.

Setelah di amat-amati pada saat gambar hilang kadang kadang masih menyisakan angka-angka seperti pada menu teletext,kesimpulan saya yang menjadi sumber masalah adalah blok Teletext seperti gambar di bawah ini

Perbaikan:

Berhubung saat ini tidak ada stasiun tv yang menyediakan layanan teletext maka ada baiknya modul Teletext di lepas saja, tapi ada dua pin (ada tulisan tv dan video in)yang perlu di hubungkan memakai kapasitor. Seperti gambar di bawah ini

Semoga bermanfaat

15. SONY TRINITRON WARNA KEMERAHAN
Kerusakan:
Sebuah tv merk Sony trinitron flat 21in diantar user kerumah. "Gak ada gambarnya" kata si user. Ketika coba dihidupkan, ada suara mendesis cukup keras, segera saja cabut steker tv, khawatir fbt bocor kemesinnya.


Setelah diperiksa, benar saja, body fbt bocor sehingga tampak arus listrik keluar menyambar salah satu pendingin komponen mesin. Untungnya masih bisa direpair, gak sampai ganti fbt.

Setelah fbt dirasa tidak bocor, si sony pun kembali keluar gambarnya. Ketika diamati gambarnya kok cenderung kemerahan? Hal ini sering saya temui pada tabung sony, terutama bila masa pakainya sudah lama. "perlu dikurangi setelan Rdrive nya ini" pikir saya.



Perbaikan:
Langsung saja buka sermod nya dengan cara:
~matikan tv dengan remot
~tekan berurutan: disp/osd - 5 - vol+ - pwr on
~jika sukses, akan tampil seperti ini

~untuk navigasi tekan angka1 dan 4 untuk merubah menu, dan angka 3 dan 6 untuk merubah parameternya

Karena akan mengurangi warna merah, saya buka menu RDR:


~setelah selesai, disimpan dengan menekan mute diiringi dengan menekan angka 0(nol). Terlihat muncul "write" dan berubah menjadi merah.
~matikan tv untuk keluar dari sermod.

Akhirnya si sony kembali nyaman ditonton.



Alhamdulillah, semoga bermanfaat.

DRONE DIBAWAH SATU JUTAAN

sumber:

megacomppusatrepairtv.blogspot.com

mozanam.wordpress.com
marsonotv.blogspot.com
gbrelektronik.blogspot.co.id
kristuren.mywapblog.com
