Macam-macam Kerusakan Tv Toshiba

<<DOWNLOAD SKEMA TV TABUNG TOSHIBA>>

1. Toshiba 29 dengan HIC1016 horisontal hidup sebentar trus mati protek

KASUS :

Toshiba 29’ menggunakan HIC1016 eks teknisi kesulitan.
Jika dihidupkan horisontal nyembur sebentar trus mati protek.
Cek tegangan B+ normal 125v.
Cek saat mati protek tegangan Vcc Horisontal ada kemudian hilang lagi.
Kelihatan bekas IC chroma, HIC1016 dan komponen sekitarnya ada bekas-bekas disolder………mungkin udah coba2 ganti ini-itu….tetapi penyebab problem tetap belum diketemukan

Jika seorang teknisi kesulitan dalam hal ini,…… saya dapat memahami karena teknisi “belum mengerti cara kerjanya”. Demikian saya….perlu buka-buka dan pelototi dulu catatan skema bersangkutan dan datas-heet HIC1016 seperti gambar dibawah.

Dari gambar skema jelas kelihatan jika tegangan H.Vcc 9v dikontrol on-off oleh pin-12.
Pin-12 HIC1016 sendiri dikontrol on-off oleh ic mikrokontrol lewat pin-9.
HIC1016 juga digunakan sebagai protektor Vertikal.
Pin-14 adalah merupakan protek input yang dihubungkan dengan sirkit Vcc bagian vertikal.
Dan Pin-16 adalah merupakan pin output protektor. Jika ada masalah pada bagian vertikal maka pin-16 ini yang dalam keadaan normal ada tegangan akan dishort ke ground sehingga tegangan berubah menjadi nol………dan tegangan H. Vcc akan di off-kan…dan pesawat mati protek.
Untuk melumpuhkan protector H.Vcc…..maka saya open solderan pin-16.
Dan sekarang pesawat tidak protek lagi….bisa nyala normal…….
Selidik punya selidik memang HIC1016 sendiri yang rusak…..sehingga walaupun bagian vertikal normal….pesawat akan selalu mati protek

2. Toshiba model lama problem vertikal satu garis

Kasus ini cukup sering kami jumpai :

Toshiba model lama
Menggunakan jungel TB1231 dan vertikal-out TA8403
Dengan problem vertikal satu garis

Penyebab kerusakan :

Elko 1uF/50 pada Vertikal Ramp pin-22 jungel TB1231 kering

****************************

Catatan :

Vertikal-Ramp berfungsi untuk merubah pulsa-pulsa kotak dari osilator vertikal menjadi pulsa-pulsa berbentuk gigi gergaji.
Vertikal-NFB (negative feed back) – menerima pulsa feedback dari bagian vertikal out. Jika jalur feedbak terputus atau short, maka dapat juga menyebabkan problem satu garis.

Komponen/Barang Elektronik yang Kamu Cari Mungkin Ada Di Sini >>>

3. Toshiba 29SZ5DE tidak ada suara

KASUS :

Toshiba 29”, no model 29SZ5DA/DE, chasis S3ES
Problem tidak ada suara, gambar bagus

PEMERIKSAAN :

Tv menggunakan IF modul , dimana didalamnya berisi penguat IF gambar dan MSP (multi sound prosesor)
MSP berfungsi untuk memproses penerimaan suara stereo dan untuk kontrol suara (volume, bass treble, balance)
Penguat audio berfungsi normal
Diperiksa menggunakan osiloskop dari bagian IF-modul tidak ada suara keluar (pin-16/18) Audio Out

Keterangan gambar :

Sinyal suara keluaran Audio out dari MSP prosesor keluar lewat pin16/18 dan dimasukkan ke ic switch AV.
Dari switch AV sinyal suara dimasukkan ke dalam modul lagi melalui pin20/22. Disini sinyal suara akan dikontrol bass, trebel, balance.
Kemudian sinyal suara dikeluarkan lagi lewat pin27/28/29 untuk diumpankan ke bagian Penguat Audio.

LANGKAH-LANGKAH TROBELSHUTING/PENYELESAIAN

Kami cek dulu komunikasi data SDA/SCL antara mikrokontrol dengan IC MSP yang ada didalam modul. Untuk ini kami gunakan fasilitas SELF CHECK yang dimiliki oleh model ini. Caranya sebagai berikut :

Masuk service mode
·Tekan angka “9”
Maka akan muncul display yang menunjukkan apakah ada problem pada sistim BUS LINE (SDA/SCL).
Dalam kasus ini ternyata Bus Line OK tidak ada masalah. Artinya bahwa ic MSP masih bekerja normal.
Maka kecurigaan jatuh pada “data eeprom” yang error

Langkah selanjutnya adalah memeriksa data eeprom melalui DESIGN MODE . Adapun caranya adalah sebagai berikut :

Masuk Service Mode
Tekan dan tahan tombol DISPLAY (CALL) pada remote + tekan tombol MENU pada TV
Dengan Prog Up/Down pilih atau cari item MTS
Ternyata data MTS berubah menjadi “0”, selanjutnya maka rubah data menjadi “1” dengan tombol Vol up.
Matikan power Tv untuk keluar dari Design mode
Hidupkan lagi TV, dan kali ini suara keluar kembali secara normal

Catatan cara masuk Service Mode :

Tekan tombol MUTE pada remote 1x
Tekan tombol MUTE sekali lagi dan tahan + tekan tombol MENU pada TV

Komponen/Barang Elektronik yang Kamu Cari Mungkin Ada Di Sini >>>

4. Toshiba lama 28” power suply mengeluarkan suara pletek-pletek

KASUS :

Toshiba model lama 28”

Bagian power supply menggunakan 2 buah elko besar yang diseri (tegangan kerja 250v)

Ketika listrik dicolokkan timbul suara pletek-pletek

PENYBAB :

Sumber suara karena salah satu elko ada yang rusak sehingga terjadi loncatan api didalamnya

Elko kalau dicek menggunakan ohm meter sepertinya tidak masalah

SOLUSI :

Lepas kedua buah elko besar.

Lepas ic STR81145 - karena tidak dipakai lagi. IC ini berfungsi sebagai kontrol switch otomatis tegangan 110/220

Ganti dengan sebuah elko dengan tegangan kerja 450v

Komponen/Barang Elektronik yang Kamu Cari Mungkin Ada Di Sini >>>

5. Toshiba bagian pinggir gambar bergerigi kecil-kecil

KASUS :

Toshiba 2806

Problem bagian pinggir-pinggir gambar ber-gerigi kecil-kecil

PENYEBAB :

Elko filter 100u/25v untuk tegangan suply bagian horisontal-start dari tranfo switching regulator kering.

<<DOWNLOAD SKEMA TV TABUNG TOSHIBA>>

6. TV Toshiba 29D3DXE 29 inch Mati Standby

Kerusakan:

Tv toshiba 29" dengan kondisi mati standby.

Langkah Perbaikan:
Setelah membuka beberapa baut, tutup belakang tv aku tarik untuk melakukan pengecekan didalam mesin tv ini.
Pertama setelah mesin terbuka, aku lakukan pembersihan mesin dari debu yang banyak menempel di mesin maupun bagian belakang tabung tv. Setelah dirasa cukup bersih, aku mengamati bagian-bagian yang perlu dicurigai menjadi penyebab matinya tv ini, namun tak tampak hal-hal yang mencurigakan.
Segera aku lepas tr Horisontal D2553 dan dilakukan pengecekan. ternyata tr dalam kondisi short. Karena bagian lain kelihatan masih ok, maka kulakukan saja penggantian tr tersebut dengan D2253 ( stok tinggal itu ). Setelah selesai segera aku tancapkan colokan ke stopkontak untuk mencoba tv ini. Terdengar suara crek..tanda FBT tv ini bekerja (FBT menggunakan TFB4132ED). Disusul munculnya suara dan gambar dilayar tv.
Selesai ?
Ternyata belum, setelah sekian lama dinyalakan ternyata TV stanby lagi, dan TR horisontal jebol lagi. mungkin karena amperenya yang tidak sesuai dengan aslinya. Karena stok habis, ya mau tidak mau harus beli TR yang baru.
Setelah sekian lama berkeliling dan berputar-putar ternyata barang yang dicari tidak ada yang punya, semua toko elektronik sudah tidak ada yang punya stok. Karena sudah lelah mencari akhirnya aku carikan yang spesifikasinya mendekati dengan D2553, oleh toko elektronik dikasih BU508.
Singkat cerita TR sudah aku ganti dan siap dicoba lagi. O iya TR pengganti ini ada plat pendingin yang terbuka sehingga pemasangannya perlu menggunakan isolator untuk menghindari short. Setelah sekian lama dilakukan pengujian , ternyata tv ini mati standby lagi. Waduh... jangan-jangan jebol lagi tuh transistor.
Eh.. ternyata TR masih OK tidak short. Weleh-weleh apalagi nih penyebabnya.
Segera aku lakukan pengukuran tegangan dibeberapa titik, semua normal kecuali dibagian basis TR Horisontal tegangan tidak ada, Segera aku lakukan penelusuran di jalur tersebut, akhirnya ditemukan Elco untuk driver senilai 1mikro/200 V yang dari visual atas nampak masih bagus ternyata dibagian bawahnya sudah hampir meletus. Setelah dilakukan penggantian tegangan pun keluar dengan normal. TR Horisontal pun aku pasang kembali dan kembali di coba.

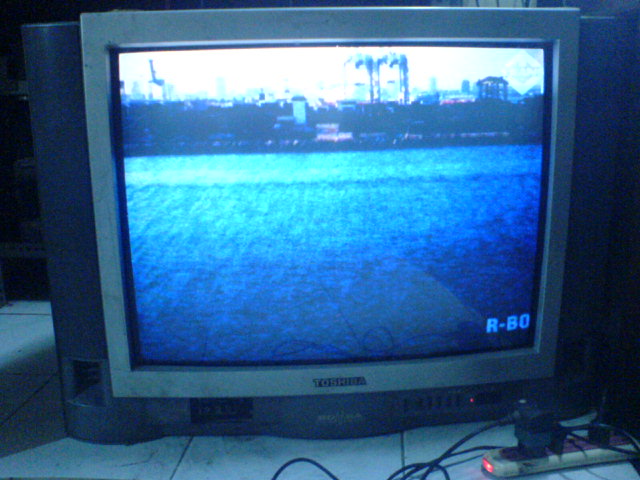

Setelah seharian dicoba, sudah tidak ada masalah lagi. tutup belakangpun aku pasang.
Tinggal menunggu diambil yang empunya.
Oya tv ini menggunakan vertikal TA 8437 K, regulator jenis STR, program & kroma ketiganya tertutup plat pendingin, jadi tidak tercatat.
Smoga tulisan ini berguna bagi rekan-rekan semua.

Komponen/Barang Elektronik yang Kamu Cari Mungkin Ada Di Sini >>>

7. Cara Modifikasi Tuner PLL (FS tuner)

Kerusakan:

Toshiba 29” eks bengkel lain. Datang dalam keadaan sudah tanpa Tuner

Ketika kami tanyakan tuner bekas sudah tidak ada lagi. Informasi pemilik sudah dicarikan kemana-mana tidak ada

PEMERIKSAAN AWAL DAN PERCOBAAN :

Hasil pemeriksaan pada main board tuner yang digunakan adalah jenis FS (frequency sythesizer) atau PLL

Kebetulan kami memiliki stock (bekas cabutan) beberapa macam tipe tuner PLL seperti merk Samsung, China, Panasonic, Sanyo, Sony………….. maka terus kami lakukan percobaan satu demi satu.

Dan hasilnya….tidak ada sebuahpun yang cocok……… atau dapat terima siaran

Tetapi pada saat mencoba dengan eks Sony Kirarabaso……tegangan pada pin-VT tuner bisa main berubah dari 0 ~ 32v ketika dicoba auto-search….hanya gambarnya tidak terima sama sekali

Wah sayang sekali kalau hanya gara-gara tidak ada tuner - teve yang tabungnya masih bagus ini tidak dapat digunakan atau harus ganti mesin. Setelah berpikir beberapa saat maka kemudian kami lakukan percobaan modifikasi sebagai berikut.

SOLUSI :

Pasang tuner biasa jenis VS (Voltage synthesizer) pada lokasi bekas tuner yang rusak. Tuner ini yang kami sambung adalah kaki-kaki : (Vcc 5v), (AGC), (IF-out), (Gnd)

Pasang pada lokasi terpisah tuner eks Sony Kirarabaso, dimana yang kami sambung adalah kaki-kaki : (Vcc 5v), (Vcc 30v), (SDA), (SCL).

Kemudian pin-VT dari Sony kami sambung ke pin-VT tuner VS.

Coba auto-search…………..dan jreeeeeng…….gambar bisa terima…….dan semua bisa ter-memori dengan sempurna

CATATAN :

Mengganti tuner PLL dengan tipe lain dan cara memerikas tuner tersebut PLL cocok atau tidak :

Pasang tuner

Lakukan auto search

Amati - apakah raster ada noise yang kuat…..kalau tidak ada berarti tuner tidak cocok

Raster ada noise – coba sentuh2 antena input. Jika raster tidak kedip-kedip saat disentuh-sentuh maka tuner tidak cocok

Jika tuner tersebut memiliki pin-VT (lokasi didepan setelah pin-AGC). Ukur tegangan VT apakah bisa berubah dari 0 ~ 33v. Kalau tidak bisa berarti tuner tidak cocok. Perlu diketahui bahwa tidak semua tuner PLL mempunyai pin-VT.

Komponen/Barang Elektronik yang Kamu Cari Mungkin Ada Di Sini >>>

8. TOSHIBA BOMBA STANDBY
toshiba-bomba-standby

Kerusakan:
Tv Toshiba Bomba dengan gejala kerusakkan standby.

Perbaikan:
Setelah di lakukan pengecekan TR Horisontal D2553 mati tegangan B+ normal dan tegangan yang lain juga normal
Begitu transistor di ganti tv dapat hidup , setelah menyala sekitar lima menit gambar langsung bergaris-garis sinkron horisontal dan Tr horisontal pun kembali mati.

Setelah di lakukan pengecekan ada beberapa kapasitor yang kondisinya jelek di antaranya kapasitor di trafo driver horisontal dengan nilai 1u/200v dan c404 2,2u/50v.

Setelah di lakukan penggantian tv pun normal kembali.

Semoga bermanfaat

Komponen/Barang Elektronik yang Kamu Cari Mungkin Ada Di Sini >>>

9. TOSHIBA 20 IN RUSAK VERTIKAL

Kerusakan:

Tv hanya tampil garis mendatar. Ketika di coba, seperti ini tampilannya

Model tvnya:

Perbaikan:

Langsung saja dibongkar, dibersihkan dan berikut tampilan mesinnya:

Dicek bagian vertikal sepertinya gak ada komponen yg mencurigakan, ketika input ic vert TA8403K disentuh sentuh, nyala garis dilayar sedikit mengembang, berarti vertkalnya masih kerja dong? Ah...mungkin cuma soderannya ini. Solderpun menari kesana kemari...tul...tul...tul. Selesai. Tv dihidupkan mak ctet....pancet...alias podowae. Aksi kedua babat habis elco sekitar ic vertikal, dicoba lagi....podowae... Aksi ketiga coba ganti ic, kebetulan punya stok cabutan mesin rusak, dicoba lagi....podowae...., waduh...?!? Cek defleksi, masih bagus....mosok chromane? Coba ah browsing, kali aja ada petunjuk. Dan akhirnya ada suatu posting dengan kasus yang mirip dengan kerusakan pada sebuah elco 1mf/50v yang disolder dibawah ic chroma. Langsung saya cek, dan memang elco nya kelihatan masih ok, kakinya sedikit coklat kena lem.

Setelah diganti, layar langsung membuka kembali dengan normal, alhamdulillah yaa Allah atas petunjuknya. Komponen vertikal dikembalikan seperti semula. Running test beberapa jam ok, berarti kelar.

Semoga bermanfaat

Komponen/Barang Elektronik yang Kamu Cari Mungkin Ada Di Sini >>>

10. TV 14 INCH MERK THOSIBA “HIDUP PERTAMAKALI METEREN JEPRET/JEGLEK”

Hasil perbincangan antara saya dan konsumen terjadi kesimpulan bahwa yang menjadi penyebab awal munculnya masalah tv thosiba miliknya adalah setelah dilakukan penggantian MCB pada meter listrik. Pada saat TV dibawa ke bengkel saya, TV langsung hidup tidak ada masalah sehingga tidak perlu dilakukan perbaikan, namun saat dibawa pulang MCB meter listrik tetap jepret atau balik, untuk mengatasi hal ini, ada tindakan yang saya lakukan

Saya siapkan (1) satu NTC, berhubung kehabisan stok NTC, pernah saya pake Resistor dengan nilai 22Ω, 20 Watt, dipasang pada TV 20 inch merk Sony trinitron, hanya bertahan 365 hari atau satu tahun pemakaian dengan kondisi resistornya putus.

Jalur AC yang berasal dari kabel Listrik /AC cord diberi komponen NTC,

Pemasangannya pada salah satu kabel listrik dengan memotong terlebih dahulu satu kabel, baru kemudian dipasang NTCnya

pemasangan telah selesai dan dicoba ditempat atau rumah konsumen MCB sudah tidak jepret lagi.

Selesai

Komponen/Barang Elektronik yang Kamu Cari Mungkin Ada Di Sini >>>

11. TV Toshiba strip lama-lama penuh
TV Toshiba memang tv yang agak susah spareparts nya dan juga tidak gampang servis nya , kalau tidak berpengalaman bisa gagal .
Saya pernah servis tv Toshiba yang gambar nya strip lama –lama penuh , kurang lebih setengah jam baru penuh .
Saya sudah cek bagian rangkaian IC vertical nya baik semua kecuali saya cek output vertical nya memang berubah tapi lama kelamaan normal . setelah saya berpikir sejenak , mungkin bagian oscillator vertical nya , ternyata benar ada satu lagi elco yang belum saya cek yaitu elco 2,2 / 50 volt nya berubah nilai , tapi lokasinya ada dibawah PCB atau chasis . lalu saya ganti elconya , ternyata benar tv langsung saya hidupkan langsung penuh .
Saya saran kan untuk penggantian elco tersebut anda ganti dengan elco yang bagus jangan yang abal-abal kalau tidak nanti ada masalah lain .
Demikian pengalaman saya servis tv Toshiba . untuk lebih lengkapnya lihat juga di servisetv.com
semoga bermanfaat .
